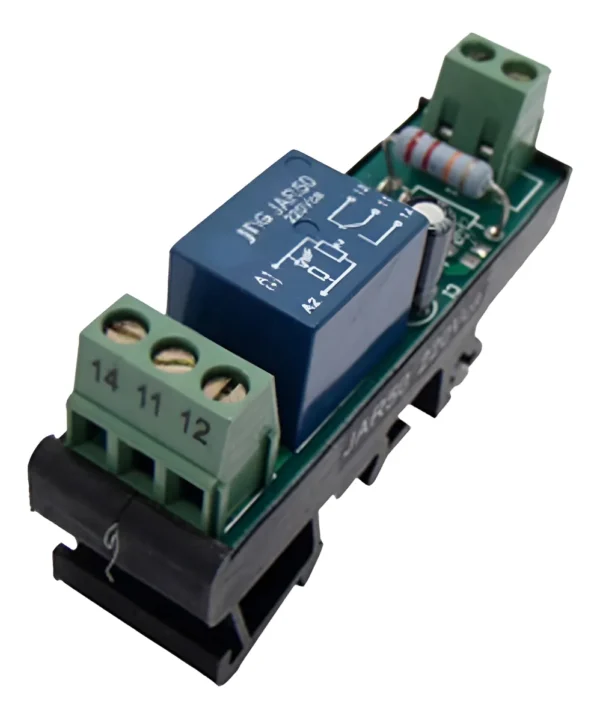

Acopladora Rele 1NA+1NF JAR50-24VCC – JNG

Descrição

O modelo acopladora rele 1na 1nf, da JNG, pertence à categoria acopladora. Ele trabalha com corrente nominal de 20 mA. Além disso, a ficha indica grau de proteção IP20.

A ficha técnica define ainda temperatura de operação de -20 °C a +75 °C. Ou seja, os dados abaixo vêm da documentação do fabricante ou de catálogo técnico, e não de estimativa. Por isso, confira cada item contra o seu projeto antes de comprar.

Especificações do acopladora rele 1na 1nf

• Corrente nominal: 20 mA
• Grau de proteção: IP20
• Temperatura de operação: -20 °C a +75 °C
• Peso: 75 g
• Configuração de contatos: 1 contato reversível (1NA + 1NF)
• Capacidade de contato: 5 A em 250 Vca / 24 Vcc
• Rigidez dielétrica: 5000 Vca / 60 Hz por 1 minuto
• Resistência de isolação: 1000 MΩ
• Montagem: Trilho DIN TS32 ou TS35

Onde usar

Na prática, o principal uso do produto é interface entre saídas de CLP e cargas de comando. Ele também serve para ampliação e isolação de contatos em painéis elétricos.

A mesma linha tem outras versões.

• Acopladora Rele 1NA+1NF JAR50-220VCC – JNG

Ou seja, o que muda entre elas é o dimensionamento. Por isso, confira o valor exigido pelo projeto antes de escolher.

A ficha do produto traz ainda outros dados. Seção máxima de cabo: 2,5 mm². Vida mecânica: 10.000.000 de manobras (a 20 manobras/min). Vida elétrica: 100.000 manobras. Por isso, vale comparar esses valores com o que o projeto pede.

Vale um alerta antes da compra. As fontes consultadas divergem nos pontos abaixo.

• Corrente da bobina: a Diswal informa 8 mA para a linha JAR50; a Geramax informa 20 mA para a versão 24 Vcc
• Tempos de comutação: a Diswal informa abertura < 8 ms e fechamento < 15 ms; a Geramax informa fechamento < 6 ms e abertura < 8 ms para a versão 24 Vcc

Portanto, confirme esses dados com o fabricante ou com o responsável técnico. Ou seja, não use os valores em coordenação de proteção sem checar a fonte oficial.
