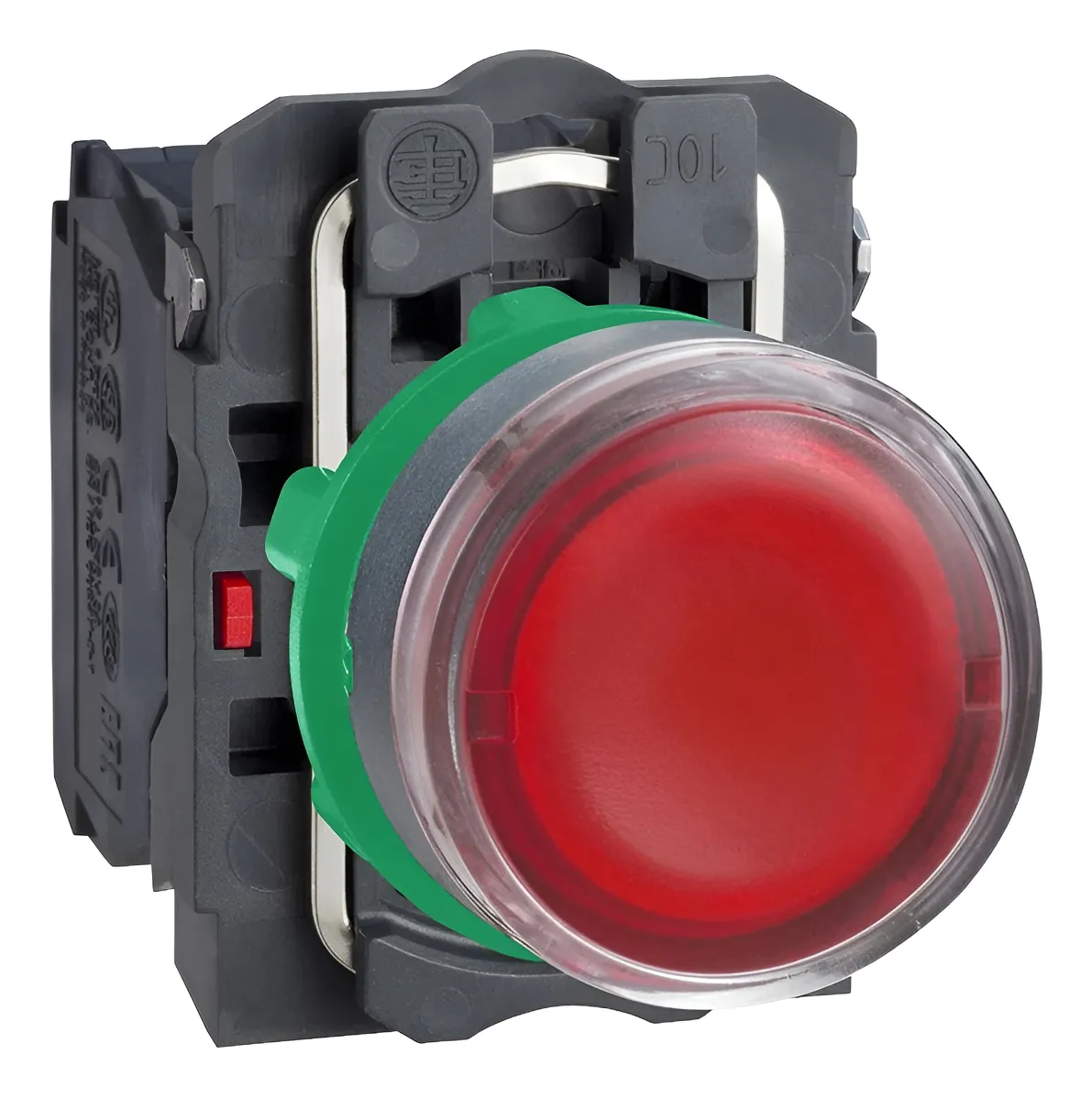

Botão Comando Luminoso 22,5mm LAY5-BW346_VM – JNG

Descrição

O botão comando luminoso 22 é um item de botão para comando da marca JNG. Ele trabalha com material Termoplastico VO auto-extinguivel. Além disso, a ficha indica cor Vermelho.

A ficha técnica define ainda grau de protecao de IP40 (normal) e IP66 com capa de protecao. Ou seja, os dados abaixo vêm da documentação do fabricante ou de catálogo técnico, e não de estimativa. Por isso, confira cada item contra o seu projeto antes de comprar.

Especificações do botão comando luminoso 22

• Material: Termoplastico VO auto-extinguivel
• Cor: Vermelho
• Grau de protecao: IP40 (normal) e IP66 com capa de protecao
• Norma: IEC 60947-5-1 – VDE 0660
• Codigo: LAY5-BW346 (corpo metalico); LAY5-EW346 (corpo plastico)
• Familia no catalogo JNG: Botao Pulsador com Lampada (iluminado)
• Acionamento: Pulsador / sem retencao
• Furo de fixacao: 22 mm
• Contatos: 1NF

Onde usar

Na prática, o principal uso do produto é botao de comando com sinalizacao integrada em painel eletrico. Ele também serve para comando de parada / desligamento com indicacao luminosa (contato NF).

A ficha traz ainda outros dados. Tensao nominal de isolamento (Ui): 600 V. Corrente termica (Ith – AC15): 24V-10A; 48V-8A; 110V-6A; 220V-3A; 415V-2A. Durabilidade mecanica: 1.000.000 ciclos. Por isso, vale comparar esses valores com o que o projeto pede.

Vale um alerta antes da compra. As fontes consultadas divergem nos pontos abaixo.

• O contato 1NF foi lido apenas no titulo da pagina da Jetluz, que retornou HTTP 404 no acesso direto; nao foi confirmado em documento JNG
• Furo: o cadastro diz '22,5mm'; o catalogo JNG e a Jetluz indicam furo de 22 mm

Portanto, confirme esses dados com o fabricante ou com o responsável técnico. Ou seja, não use os valores em coordenação de proteção sem checar a fonte oficial.
