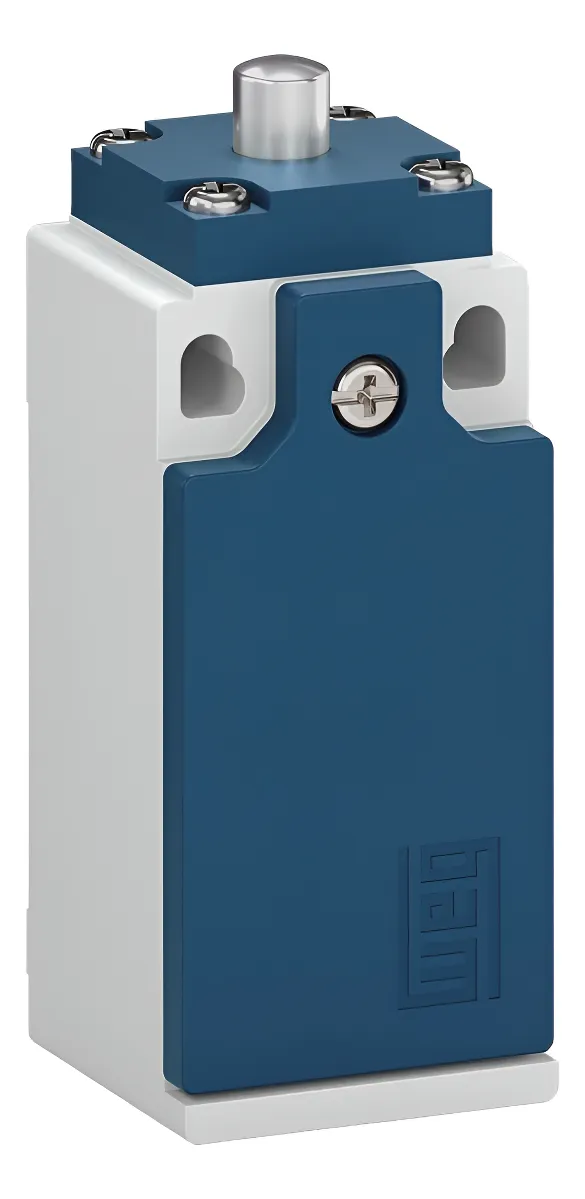

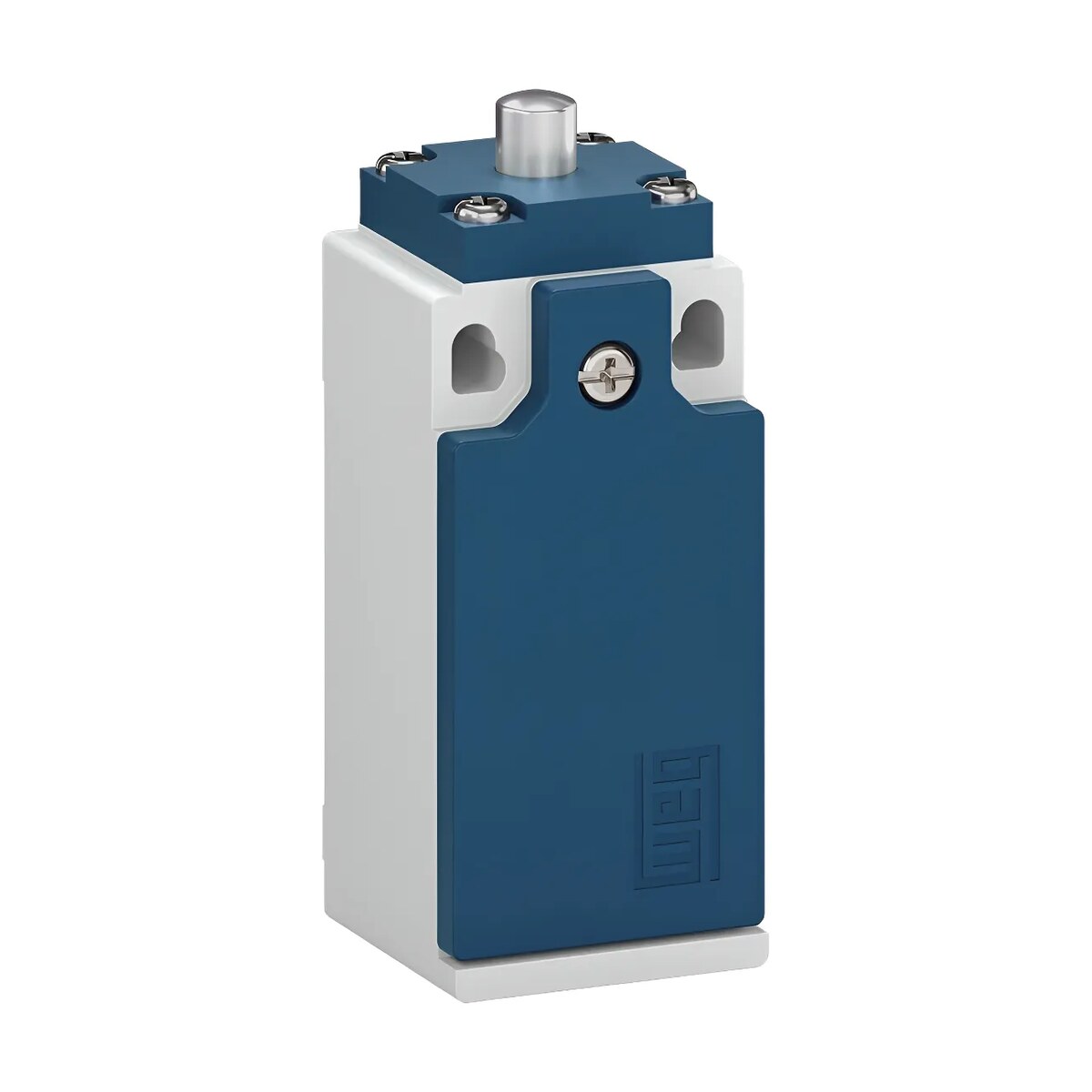

Chave Fim de Curso LSWPF18M11 – WEG

Descrição

O chave fim de curso lswpf18m11 é um item de chave fim de curso da marca WEG. Ele trabalha com grau de proteção IP65. Além disso, a ficha indica norma IEC/EN 60947-5-1 e UL 508.

A ficha técnica define ainda linha de LSW – Chaves Fim de Curso Plásticas (série LSW-PF). Ou seja, os dados abaixo vêm da documentação do fabricante ou de catálogo técnico, e não de estimativa. Por isso, confira cada item contra o seu projeto antes de comprar.

Especificações do chave fim de curso lswpf18m11

• Grau de proteção: IP65
• Norma: IEC/EN 60947-5-1 e UL 508
• Linha: LSW – Chaves Fim de Curso Plásticas (série LSW-PF)
• Temperatura de operação: -5 °C a +80 °C
• Material do corpo: Termoplástico autoextinguível
• Tensão de isolação (Ui): 300 V
• Tensão suportável de impulso (Uimp): 2,5 kV
• Corrente de trabalho (Ie): 3 A
• Categoria de emprego: AC-15

Onde usar

Na prática, o principal uso do chave fim de curso lswpf18m11 é comando e intertravamento em circuitos de manobra AC-15. Ele também serve para ambientes com poeira e jatos d'água (IP65).

A mesma linha tem outras versões.

• Chave Fim de Curso LSW-PF10 – Weg
• Chave Fim de Curso LSW-PF11 – Weg
• Chave Fim de Curso LSW-PF12 – Weg

Ou seja, o que muda entre elas é o dimensionamento. Por isso, confira o valor exigido pelo projeto antes de escolher.

A ficha do chave fim de curso lswpf18m11 traz ainda outros dados. Entrada de cabo: Prensa-cabo M20x1,5 / PG13,5. Por isso, vale comparar esses valores com o que o projeto pede.

Vale um alerta antes da compra. As fontes consultadas divergem nos pontos abaixo.

• O catálogo WEG traz 'vida útil mecânica 10.000.000 (50 ciclos/minuto)'; a extração literal apareceu como '10.000.000 minutos', o que é ambíguo. NÃO registrado em specs_comuns por não ser possível confirmar a unidade (manobras x minutos)
• O catálogo decodifica apenas os sufixos P11 (1NA+1NF) e P02 (2NF). Os sufixos M11, AP11, ALP11, AR11, AF11 e AM11 dos SKUs da JRC NÃO foram decodificados na fonte — a configuração de contatos desses itens não está confirmada e não foi registrada

Portanto, confirme esses dados com o fabricante ou com o responsável técnico. Ou seja, não use os valores em coordenação de proteção sem checar a fonte oficial.

Na JRC Distribuidora você encontra esse e outros itens da categoria chave fim de curso. Assim, dá para fechar o material da obra em um pedido só.
