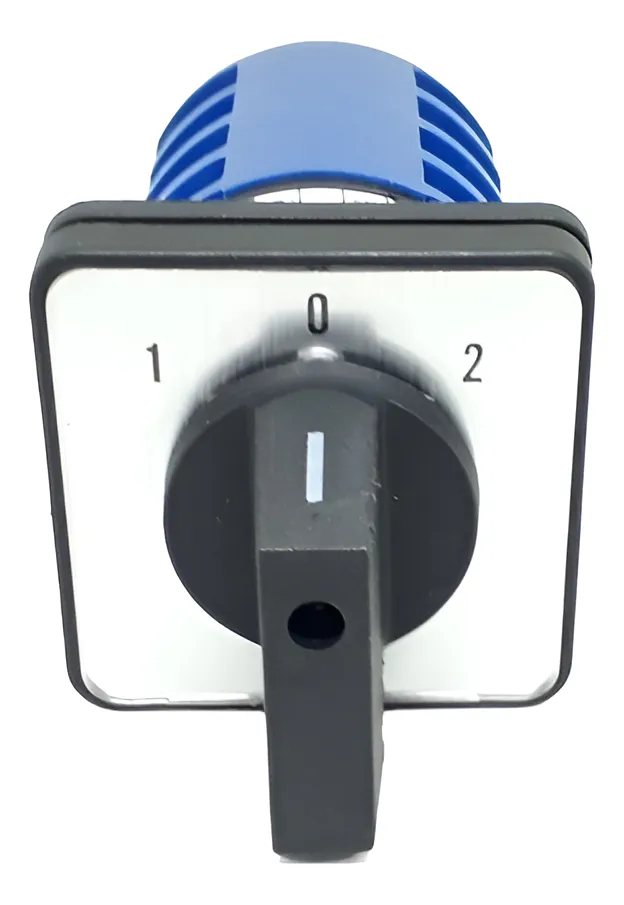

Chave Rotativa Lw26-125 6n/3 – Jng

Descrição

O chave rotativa lw26-125 6n/3 é um item de chave rotativa da marca JNG. Ele trabalha com grau de proteção IP20. Além disso, a ficha indica temperatura de operação -20 °C a +60 °C.

A ficha técnica define ainda tensão nominal de isolamento (ui) de 690 V. Ou seja, os dados abaixo vêm da documentação do fabricante ou de catálogo técnico, e não de estimativa. Por isso, confira cada item contra o seu projeto antes de comprar.

Especificações do chave rotativa lw26-125 6n/3

• Grau de proteção: IP20
• Temperatura de operação: -20 °C a +60 °C
• Tensão nominal de isolamento (Ui): 690 V
• Tensão nominal de operação (Ue): até 380 V (modelos de 125 A e 160 A)
• Frequência: 60 Hz
• Normas: ABNT NBR IEC 60947-3, ABNT NBR IEC 60947-1, VDE 0660 parte 107
• Certificações: CE, CCC
• Temperatura de armazenamento: -60 °C a +70 °C
• Altitude máxima: 2000 m

Onde usar

Na prática, o principal uso do chave rotativa lw26-125 6n/3 é comando de máquinas industriais com movimento em dois sentidos. Ele também serve para montagem em painel de comando.

A mesma linha tem outras versões.

• Chave Rotativa Lw26-160 6n/3 – Jng

Ou seja, o que muda entre elas é o dimensionamento. Por isso, confira o valor exigido pelo projeto antes de escolher.

A ficha do produto traz ainda outros dados. Vida mecânica: 6 x 10^5 manobras sem corrente. Vida elétrica: 2 x 10^5 manobras na corrente nominal. Categorias de emprego da linha: AC-21A, AC-22A, AC-23A e AC-4. Por isso, vale comparar esses valores com o que o projeto pede.

Vale um alerta antes da compra. As fontes consultadas divergem nos pontos abaixo.

• As potências de motor valem apenas na categoria AC-22A e nas tensões indicadas; para reversão em plena carga aplicam-se AC-23A ou AC-4, não lidas
• Nesta faixa de corrente o catálogo limita a tensão nominal de operação a 380 V, e não aos 500 V da linha geral

Portanto, confirme esses dados com o fabricante ou com o responsável técnico. Ou seja, não use os valores em coordenação de proteção sem checar a fonte oficial.
