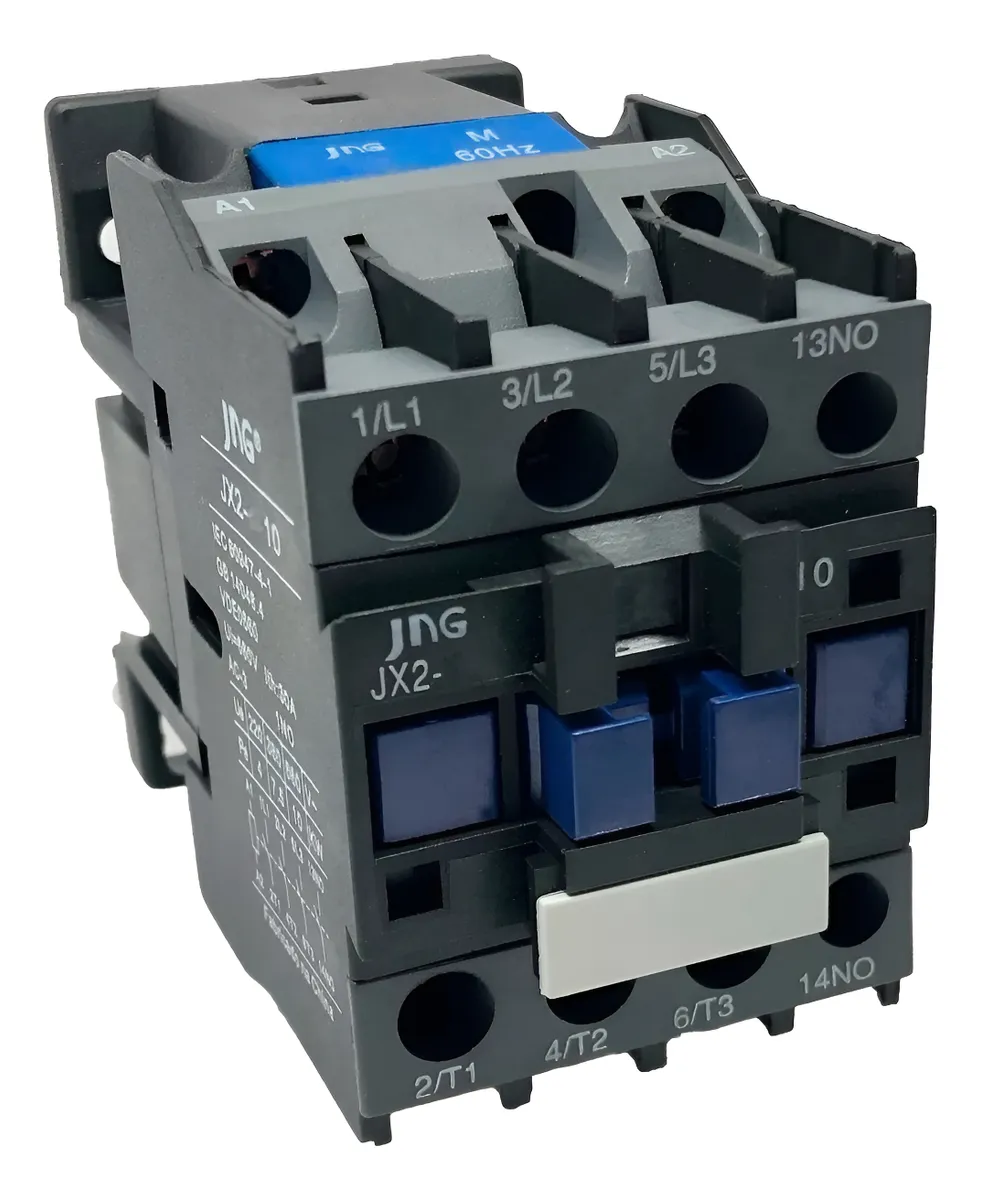

Contator Trifásico 12a 220vca – Jx2-12 – Lc1-d1210 – Jng

Descrição

O contator trifásico 12a 220vca é um item de contator da marca JNG. Ele trabalha com corrente nominal (ac-3) de 12 A. Além disso, a ficha indica corrente nominal (ac-1) de 25 A.

A ficha técnica define ainda modelo de JX2-12 (LC1-D1210). Ou seja, os dados abaixo vêm da documentação do fabricante ou de catálogo técnico, e não de estimativa. Por isso, confira cada item contra o seu projeto antes de comprar.

Especificações do contator trifásico 12a 220vca

• Corrente nominal (AC-3): 12 A
• Corrente nominal (AC-1): 25 A
• Modelo: JX2-12 (LC1-D1210)
• Número de polos: 3
• Tensão de bobina destes itens: 220 V CA
• Faixa de tensões de bobina da linha: 24 a 380 V CA
• Contato auxiliar (sufixo .10): 1 NA
• Contato auxiliar (sufixo .01): 1 NF
• Tensão nominal de isolação (Ui): 660 V

Onde usar

Na prática, o principal uso do contator trifásico 12a 220vca é comando de partida direta em painéis, acionado por botoeira. Ele também serve para combina com relé térmico para proteção de sobrecarga do motor.

A mesma linha tem outras versões.

• Contator Trifásico 18a 220vca – Jx2-18 – Lc1-d1810 – Jng
• Contator Trifásico 32a 220vca – Jx2-32 – Lc1-d3210 – Jng
• Contator Trifásico 9a 220vca – Jx2-9 – Lc1-d0910 – Jng

Ou seja, o que muda entre elas é o dimensionamento. Por isso, confira o valor exigido pelo projeto antes de escolher.

A ficha do produto traz ainda outros dados. Faixa de frequência: 25 a 400 Hz. Normas: ABNT IEC / IEC 60947-1 e IEC 60947-4-1. Potência de motor em 220 V: 3 kW (4 cv). Por isso, vale comparar esses valores com o que o projeto pede.

Vale um alerta antes da compra. As fontes consultadas divergem nos pontos abaixo.

• A ficha do revendedor IPÊ Telhas descreve o JX2-32 como '2 polos', enquanto o nome de cadastro e a linha CJX2/LC1-D são tripolares. Considerei tripolar

Portanto, confirme esses dados com o fabricante ou com o responsável técnico. Ou seja, não use os valores em coordenação de proteção sem checar a fonte oficial.
