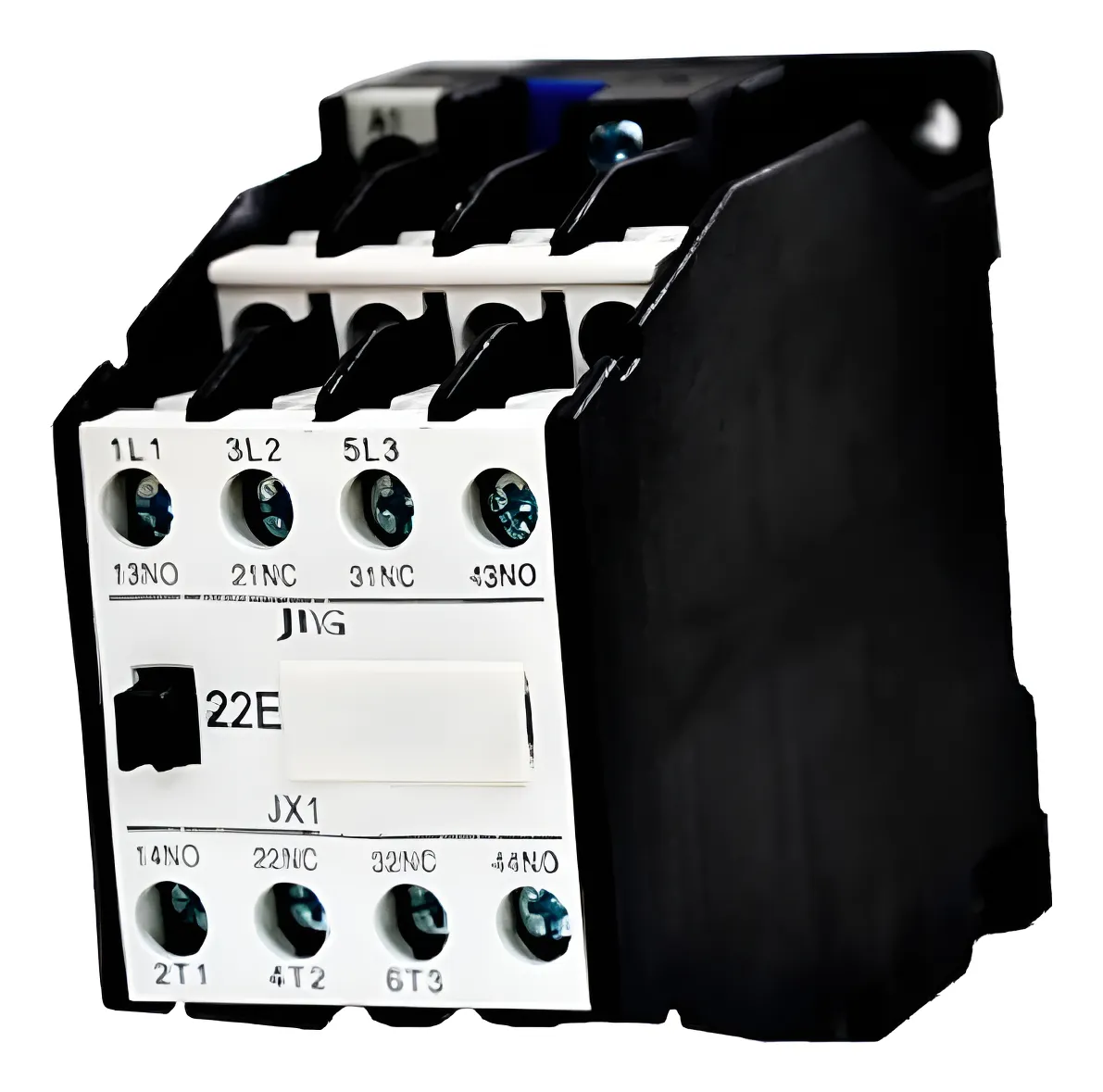

Contator Trifásico 16a 220vca – Jx1-16 – 3tf42 – Jng

Descrição

O contator trifásico 16a 220vca é um item de contator da marca JNG. Ele trabalha com norma IEC 60947-4-1. Além disso, a ficha indica linha_correta JNG CJX1 (contator de potência CA tripolar).

A ficha técnica define ainda contatos_de_potencia de 3 polos (tripolar). Ou seja, os dados abaixo vêm da documentação do fabricante ou de catálogo técnico, e não de estimativa. Por isso, confira cada item contra o seu projeto antes de comprar.

Especificações do contator trifásico 16a 220vca

• norma: IEC 60947-4-1
• linha_correta: JNG CJX1 (contator de potência CA tripolar)
• contatos_de_potencia: 3 polos (tripolar)
• contatos_auxiliares: 2NA+2NF (código /22 ou sufixo 22E)
• tensao_nominal_de_isolamento_Ui: 660 Vca
• tensoes_de_bobina_disponiveis_na_linha: 24 Vca; 110 Vca; 220 Vca (as variantes da JRC são todas bobina 220 Vca)
• durabilidade_mecanica: 12.000.000 ciclos (frames CJX1-09 e CJX1-22 verificados; frames maiores como CJX1-75 declaram 8.000.000 ciclos)
• durabilidade_eletrica: 1.000.000 ciclos
• temperatura_ambiente_de_operacao: -20 °C a +50 °C

Onde usar

Na prática, o principal uso do contator trifásico 16a 220vca é comando e manobra de motores elétricos trifásicos (categoria AC-3). Ele também serve para manobra de cargas resistivas em geral (categoria AC-1). Assim, cobre também reversão / plugging de motores quando dimensionado em AC-4.

A mesma linha tem outras versões.

• Contator Trifásico 12a 220vca – Jx1-12 – 3tf41 – Jng
• Contator Trifásico 22a 220vca – Jx1-22 – 3tf43 – Jng
• Contator Trifásico 32a 220vca – Jx1-32 – 3tf44 – Jng

Ou seja, o que muda entre elas é o dimensionamento. Por isso, confira o valor exigido pelo projeto antes de escolher.

A ficha do contator trifásico 16a 220vca traz ainda outros dados. frequencia: 50/60 Hz. Por isso, vale comparar esses valores com o que o projeto pede.

Vale um alerta antes da compra. As fontes consultadas divergem nos pontos abaixo.

• Durabilidade mecânica não é uniforme em toda a linha CJX1: 12.000.000 ciclos nos frames pequenos (09 e 22 verificados) contra 8.000.000 ciclos no CJX1-75. Por isso o valor foi registrado com a ressalva de frame
• A página da CHINT Brasil descreve a mesma série CJX1 (9 A a 820 A, Ui 660-1000 V, Ue 380 V em AC-3), mas é OUTRO fabricante; foi usada apenas como confirmação da existência/escopo da série, nenhum valor numérico dela foi atribuído aos produtos JNG

Portanto, confirme esses dados com o fabricante ou com o responsável técnico. Ou seja, não use os valores em coordenação de proteção sem checar a fonte oficial.
