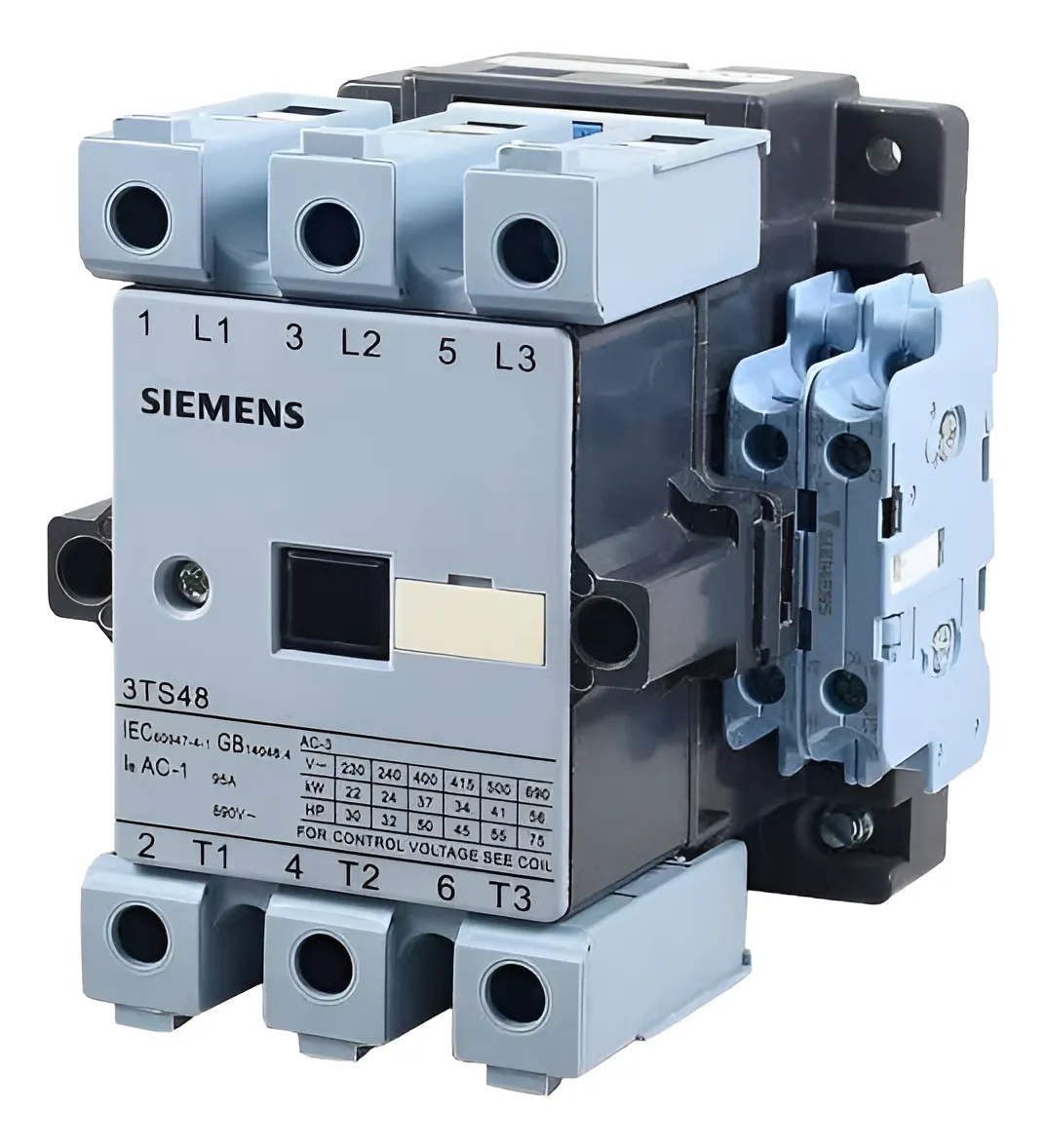

Contator Trifasico 3TS48 22-0AN2 75A 220V 2NA 2NF – Siemens

Descrição

O modelo contator trifasico 3ts48 22-0an2, da Siemens, pertence à categoria contator. Ele trabalha com norma IEC 60947-4-1. Além disso, a ficha indica linha de 3TS Smart.

A ficha técnica define ainda peso de 2,514 kg. Ou seja, os dados abaixo vêm da documentação do fabricante ou de catálogo técnico, e não de estimativa. Por isso, confira cada item contra o seu projeto antes de comprar.

Especificações do contator trifasico 3ts48 22-0an2

• Norma: IEC 60947-4-1
• Linha: 3TS Smart
• Peso: 2,514 kg
• Código Siemens: 3TS4822-0AN2
• Corrente nominal de emprego AC-3: 75 A
• Corrente nominal de emprego AC-1: 100 A
• Potência nominal AC-3 em 220 V: 22 kW / 30 cv
• Potência nominal AC-3 em 380 V: 37 kW / 50 cv
• Polos principais: 3

Onde usar

Na prática, o principal uso do contator trifasico 3ts48 22-0an2 é partida direta de motores trifásicos até 22 kW em 220 V. Ele também serve para manobra de cargas resistivas até 100 A em AC-1. Assim, cobre também comando de motores de médio porte em painéis industriais.

A ficha do produto traz ainda outros dados. Contatos auxiliares integrados: 2 NA + 2 NF. Tensão da bobina (sufixo -0AN2): 220 V 50/60 Hz. Por isso, vale comparar esses valores com o que o projeto pede.

Vale um alerta antes da compra. As fontes consultadas divergem nos pontos abaixo.

• Corrente AC-3: catálogo Siemens 3TS informa 75 A e AC-1 100 A; a ficha técnica Smartec/Siemens Linha Smart 2019 traz 63 A na coluna 'Corrente máxima AC-3 (A)' e 75 A na coluna AC-1. Alinhamento de colunas da tabela Smartec ambíguo na extração

Portanto, confirme esses dados com o fabricante ou com o responsável técnico. Ou seja, não use os valores em coordenação de proteção sem checar a fonte oficial.
