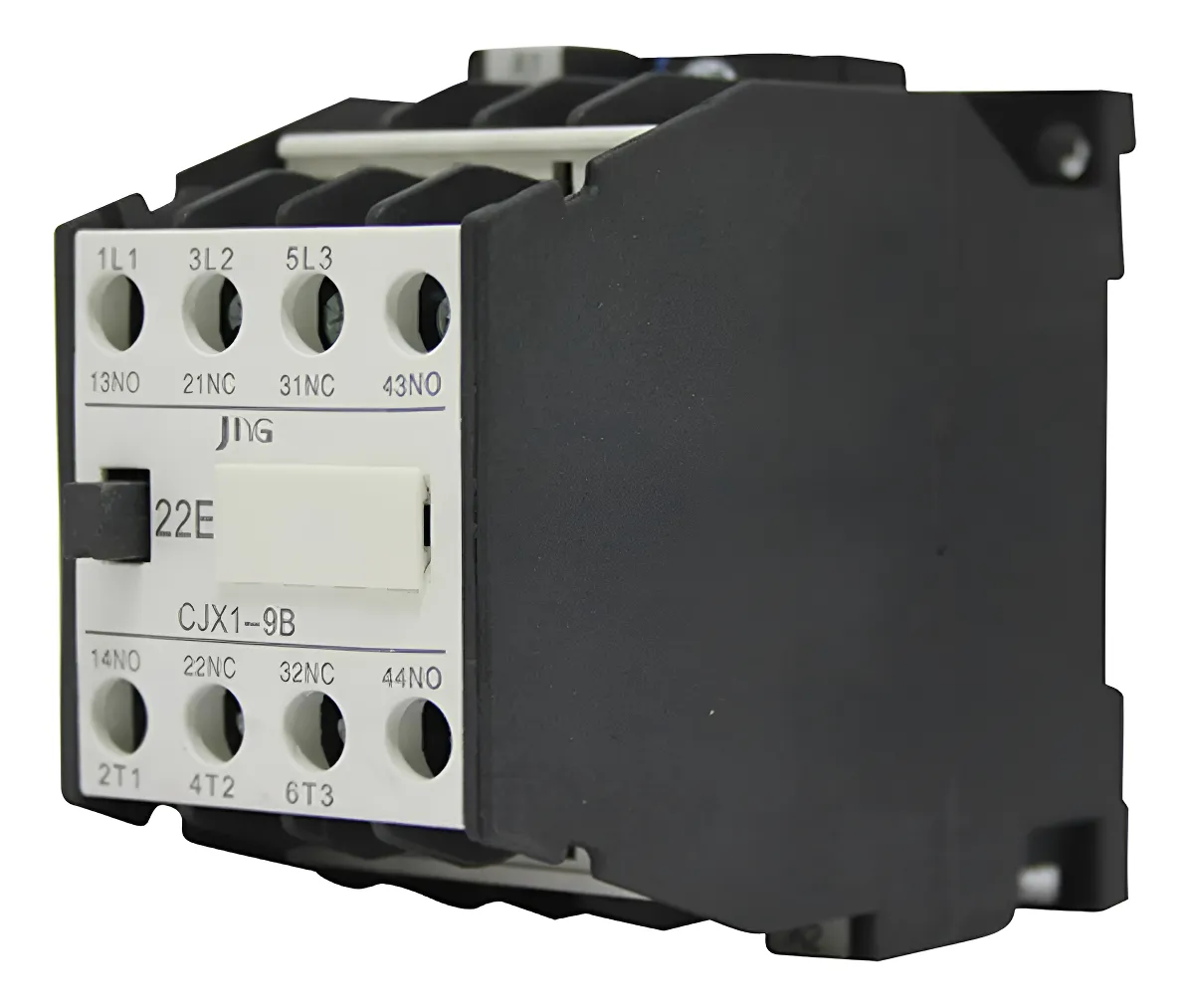

Contator Trifásico 9a 24v – Cjx1b-09 – 3tf40 – Jng

Descrição

O contator trifásico 9a 24v é um item de contator da marca JNG. Ele trabalha com norma IEC 60947-4-1.

A ficha técnica define ainda fabricante de JNG (Joining). Ou seja, os dados abaixo vêm da documentação do fabricante ou de catálogo técnico, e não de estimativa. Por isso, confira cada item contra o seu projeto antes de comprar.

Especificações do contator trifásico 9a 24v

• Norma: IEC 60947-4-1
• Tipo: Contator tripolar de potencia, corrente alternada, linha CJX1B
• Fabricante: JNG (Joining)
• Equivalencia: Correspondencia Siemens serie 3TF (3TF40 a 3TF51), indicada no proprio nome comercial
• Polos principais: 3 (tripolar)
• Contatos auxiliares: 2NA + 2NF inclusos de fabrica
• Tensao nominal de isolacao (Ui): 660 Vca
• Durabilidade mecanica: 8.000.000 de manobras
• Durabilidade eletrica em AC-3: 1.200.000 de manobras

Onde usar

Na prática, o principal uso do contator trifásico 9a 24v é chaves de partida direta e partida estrela-triangulo. Ele também serve para comando de cargas resistivas e de iluminacao (AC-1). Assim, cobre também montagem em paineis de comando industrial e quadros de automacao.

A mesma linha tem outras versões.

• Contator Trifásico 110a 220v – Cjx1b-110 – 3tf50 – Jng
• Contator Trifásico 12a 110v – Cjx1b-12 – 3tf41 – Jng
• Contator Trifásico 12a 220v – Cjx1b-12 – 3tf41 – Jng

Ou seja, o que muda entre elas é o dimensionamento. Por isso, confira o valor exigido pelo projeto antes de escolher.

A ficha do contator trifásico 9a 24v traz ainda outros dados. Temperatura ambiente de operacao: -20 C a +50 C. Altitude maxima de operacao: 2.000 m. Por isso, vale comparar esses valores com o que o projeto pede.

Vale um alerta antes da compra. As fontes consultadas divergem nos pontos abaixo.

• Correntes em AC-4 nao registradas: nenhuma fonte apresentou a tabela AC-4 da linha CJX1B. NAO usar a corrente do nome (AC-3) para dimensionar AC-4
• As fontes de revendedor nao explicitam a tensao de referencia da corrente AC-3 (tipicamente 220 V para o mercado brasileiro) – confirmar antes de publicar

Portanto, confirme esses dados com o fabricante ou com o responsável técnico. Ou seja, não use os valores em coordenação de proteção sem checar a fonte oficial.
