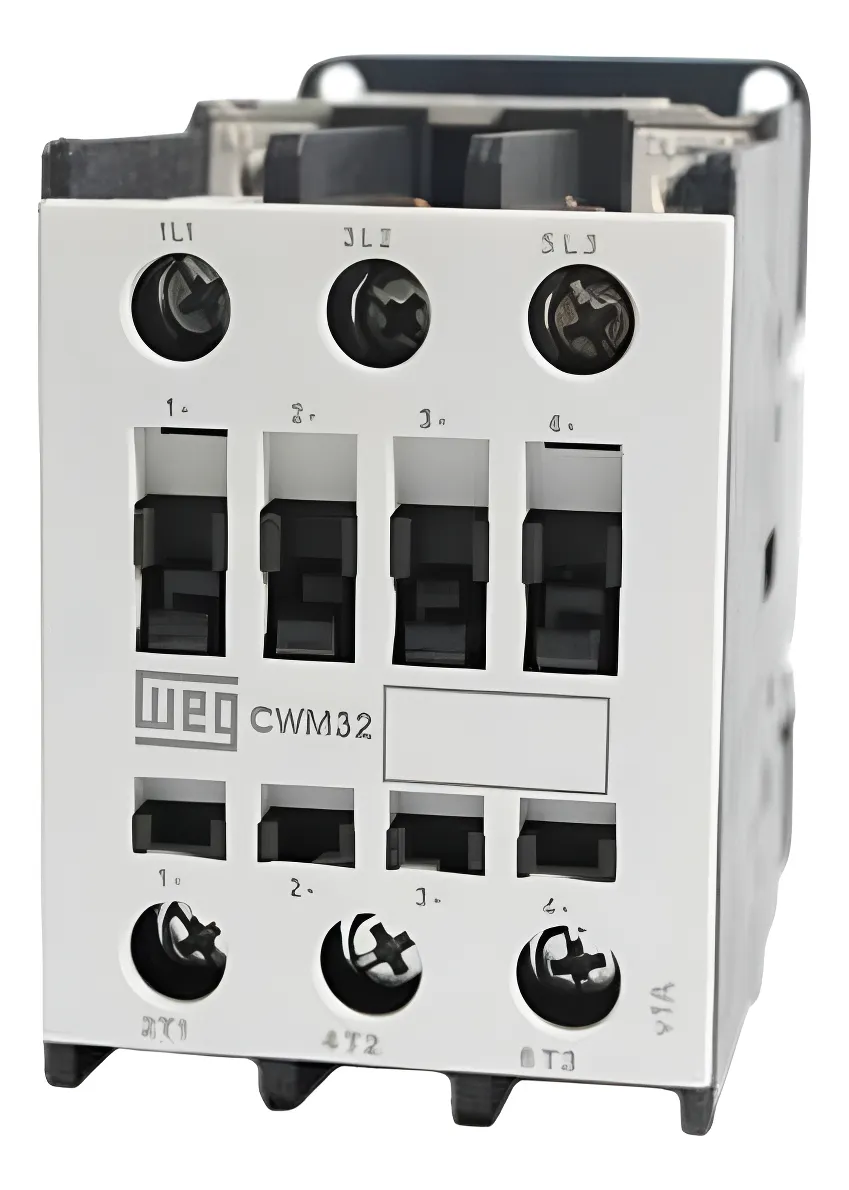

Contator Trip 32a 110v Cwm32.11 – Weg

Descrição

O modelo contator trip 32a 110v, da WEG, pertence à categoria contator. Ele trabalha com grau de protecao IP20 nos terminais; IP10 na bobina. Além disso, a ficha indica linha WEG CWM (contator de potência).

A ficha técnica define ainda temperatura de operacao de -25 C a +55 C. Ou seja, os dados abaixo vêm da documentação do fabricante ou de catálogo técnico, e não de estimativa. Por isso, confira cada item contra o seu projeto antes de comprar.

Especificações do contator trip 32a 110v

• Grau de protecao: IP20 nos terminais; IP10 na bobina
• Linha: WEG CWM (contator de potência)
• Temperatura de operacao: -25 C a +55 C
• Modelo base: CWM32
• Numero de polos de potencia: 3 polos NA (codigo 30 no part number = 3 NO Power Poles)
• Corrente nominal de emprego AC-3 (Ue <= 440 V): 32 A
• Corrente nominal de emprego AC-1 (theta <= 55 C, Ue <= 690 V): 60 A
• Corrente nominal de emprego AC-4 (Ue <= 440 V): 16 A
• Potencia de motor trifasico IV polos 60 Hz em 220 V: 9,2 kW / 12,5 cv

Onde usar

Na prática, o principal uso do produto é chaves de partida direta e partida estrela-triangulo. Ele também serve para chaves reversoras de motores.

A mesma linha tem outras versões.

• Contator Trip 32a 110v Cwm32.00 – Weg
• Contator Trip 32a 110v Cwm32.01 – Weg

Ou seja, o que muda entre elas é o dimensionamento. Por isso, confira o valor exigido pelo projeto antes de escolher.

A ficha do produto traz ainda outros dados. Potencia de motor trifasico IV polos 60 Hz em 380 V: 15 kW / 20 cv. Potencia de motor trifasico em 440 V: 15 kW / 20 cv. Potencia de motor trifasico em 660/690 V: 18,5 kW / 25 cv. Por isso, vale comparar esses valores com o que o projeto pede.

Vale um alerta antes da compra. As fontes consultadas divergem nos pontos abaixo.

• Vida util eletrica AC-3: o catalogo WEG em ingles (US300C) indica 1,1 x 10^6 manobras para o CWM32, enquanto a leitura do catalogo WEG em portugues (50051271) indicou 1,2 milhao. Confirmar na tabela impressa antes de usar o valor

Portanto, confirme esses dados com o fabricante ou com o responsável técnico. Ou seja, não use os valores em coordenação de proteção sem checar a fonte oficial.
