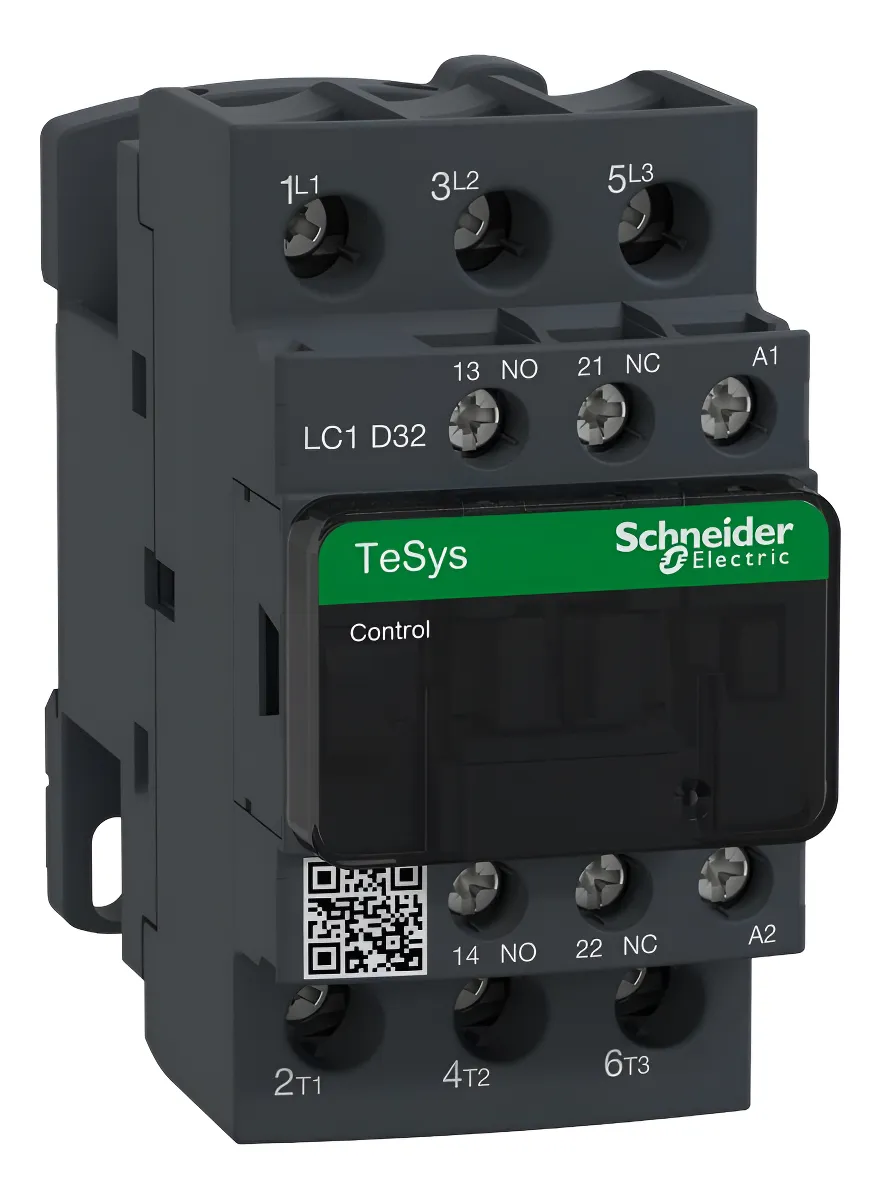

Contator Trip 32a 1na+1nf 220vca Lc1d – Schneider

Descrição

O modelo contator trip 32a 1na, da Schneider, pertence à categoria contator. Ele trabalha com linha TeSys Deca (TeSys D) – Schneider Electric. Além disso, a ficha indica temperatura_de_operacao -5 °C a 60 °C.

A ficha técnica define ainda polos de 3 polos, contatos principais 3NA (3NO). Ou seja, os dados abaixo vêm da documentação do fabricante ou de catálogo técnico, e não de estimativa. Por isso, confira cada item contra o seu projeto antes de comprar.

Especificações do contator trip 32a 1na

• linha: TeSys Deca (TeSys D) – Schneider Electric
• temperatura_de_operacao: -5 °C a 60 °C
• polos: 3 polos, contatos principais 3NA (3NO)
• contatos_auxiliares_integrados: 1NA + 1NF (1NO + 1NC), mecanicamente ligados conforme IEC 60947-5-1
• tensao_bobina: 220 V CA, 50/60 Hz (sufixo M7)
• categoria_utilizacao: AC-3 e AC-1
• tensao_operacional_maxima_AC3: <= 440 V CA
• normas: IEC 60947-4-1, IEC 60947-5-1, EN 60947-4-1, EN 60947-5-1
• montagem: trilho DIN ou placa (parafusos)

Onde usar

Na prática, o principal uso do contator trip 32a 1na é acionamento e manobra de motores trifasicos (categoria AC-3). Ele também serve para manobra de cargas resistivas / distribuicao (categoria AC-1). Assim, cobre também partida direta e partida estrela-triangulo em paineis de comando.

A mesma linha tem outras versões.

• Contator Trip 12a 1na+1nf 220vca Lc1d – Schneider
• Contator Trip 18a 1na+1nf 220vca Lc1d – Schneider
• Contator Trip 25a 1na+1nf 220vca Lc1d – Schneider

Ou seja, o que muda entre elas é o dimensionamento. Por isso, confira o valor exigido pelo projeto antes de escolher.

Na hora de comparar o contator trip 32a 1na com outros modelos, olhe primeiro os campos da lista acima. Ou seja, dimensão e material definem se a peça encaixa no que já existe. Assim, a escolha para de depender só do preço.

Vale um alerta antes da compra. As fontes consultadas divergem nos pontos abaixo.

• Tensao nominal de isolacao Ui difere dentro da propria familia: 690 V no LC1D09M7/LC1D18M7 e 1000 V no LC1D95M7 – por isso Ui NAO foi colocado em specs_comuns
• Vida util mecanica difere: 15 milhoes de manobras (LC1D09/LC1D18) vs 4 milhoes (LC1D95)

Portanto, confirme esses dados com o fabricante ou com o responsável técnico. Ou seja, não use os valores em coordenação de proteção sem checar a fonte oficial.
