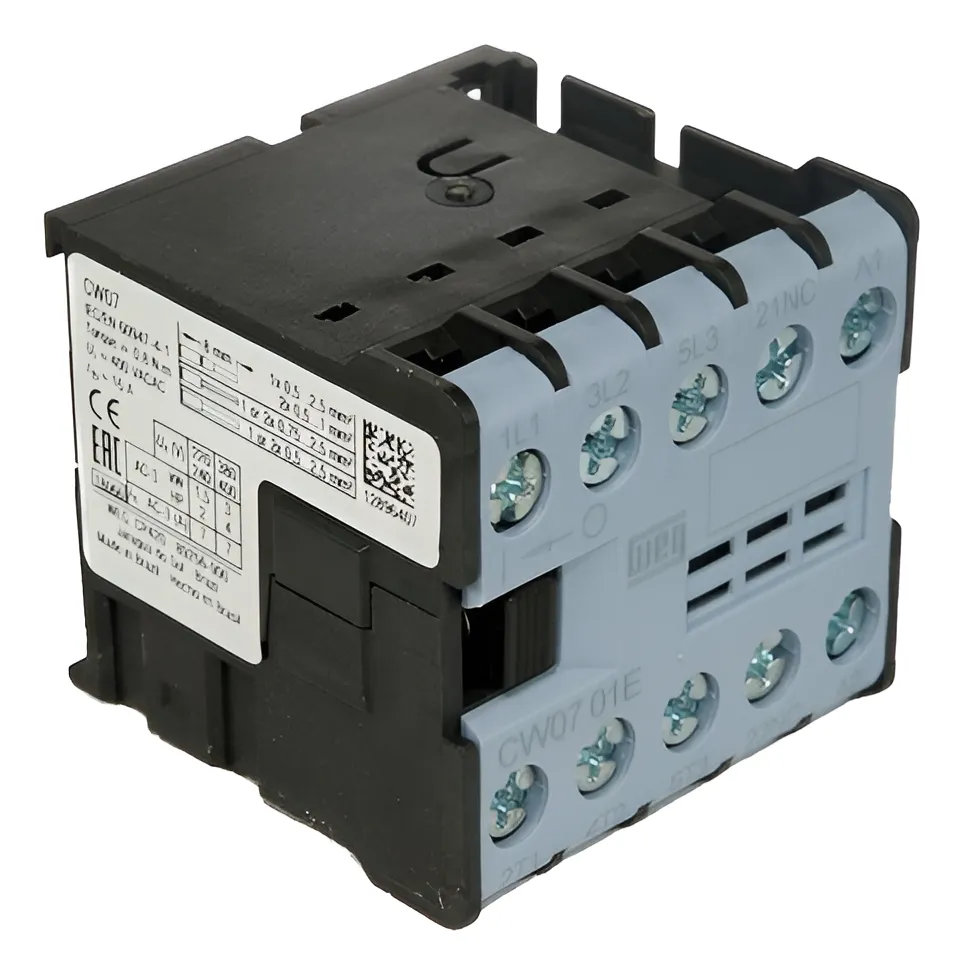

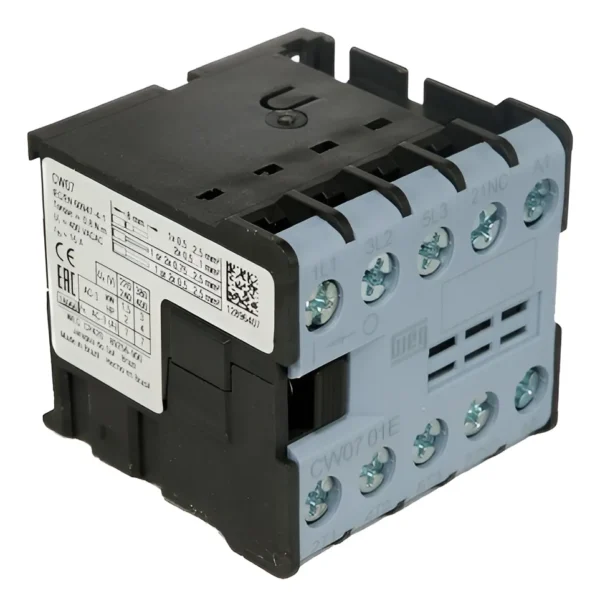

Contator Trip 7a 380v Cw07.01 – Weg

Descrição

O modelo contator trip 7a 380v, da WEG, pertence à categoria contator. Ele trabalha com grau_de_protecao IP20 nos terminais principais (IEC 60529). Além disso, a ficha indica linha Minicontatores WEG CW0 — modelo CW07.

A ficha técnica define ainda temperatura_de_operacao de -25 °C … +55 °C. Ou seja, os dados abaixo vêm da documentação do fabricante ou de catálogo técnico, e não de estimativa. Por isso, confira cada item contra o seu projeto antes de comprar.

Especificações do contator trip 7a 380v

• grau_de_protecao: IP20 nos terminais principais (IEC 60529)
• linha: Minicontatores WEG CW0 — modelo CW07
• temperatura_de_operacao: -25 °C … +55 °C
• polos: 3 polos (tripolar)
• corrente_nominal_AC3: 7 A em 380 V (categoria AC-3, Ue ≤ 440 V)
• corrente_nominal_AC1: 16 A em 380 V, θ ≤ 55 °C (categoria AC-1, Ue ≤ 690 V)
• potencia_AC3_220V: 1,5 kW / 2 cv
• potencia_AC3_380V: 3 kW / 4 cv
• tensao_de_isolacao_Ui: 400 V (IEC 60947-4-1 / VDE 0660; também 400 V em UL/CSA)

Onde usar

Na prática, o principal uso do contator trip 7a 380v é chaveamento de cargas resistivas / não indutivas em AC-1 até 16 A. Ele também serve para circuitos de comando compactos em trilho DIN 35 mm.

A mesma linha tem outras versões.

• Contator Trip 7a 110v Cw07.01 – Weg
• Contator Trip 7a 110v Cw07.10 – Weg
• Contator Trip 7a 220v Cw07.01 – Weg

Ou seja, o que muda entre elas é o dimensionamento. Por isso, confira o valor exigido pelo projeto antes de escolher.

A ficha do produto traz ainda outros dados. consumo_da_bobina_60Hz: 3,3…5,5 VA com circuito magnético fechado; 2,3 W dissipados. fixacao: Por parafusos ou diretamente em trilho DIN 35 mm. vida_util_mecanica: 4 milhões de manobras (versão com bobina CA). Por isso, vale comparar esses valores com o que o projeto pede.

Vale conferir a compatibilidade antes da compra. Ou seja, verifique tensão, dimensão e forma de fixação contra o que já está instalado. Assim, você evita a troca do item depois da entrega.

A JRC Distribuidora trabalha com essa e outras opções em contator. Dessa forma, você compara modelos antes de decidir.
