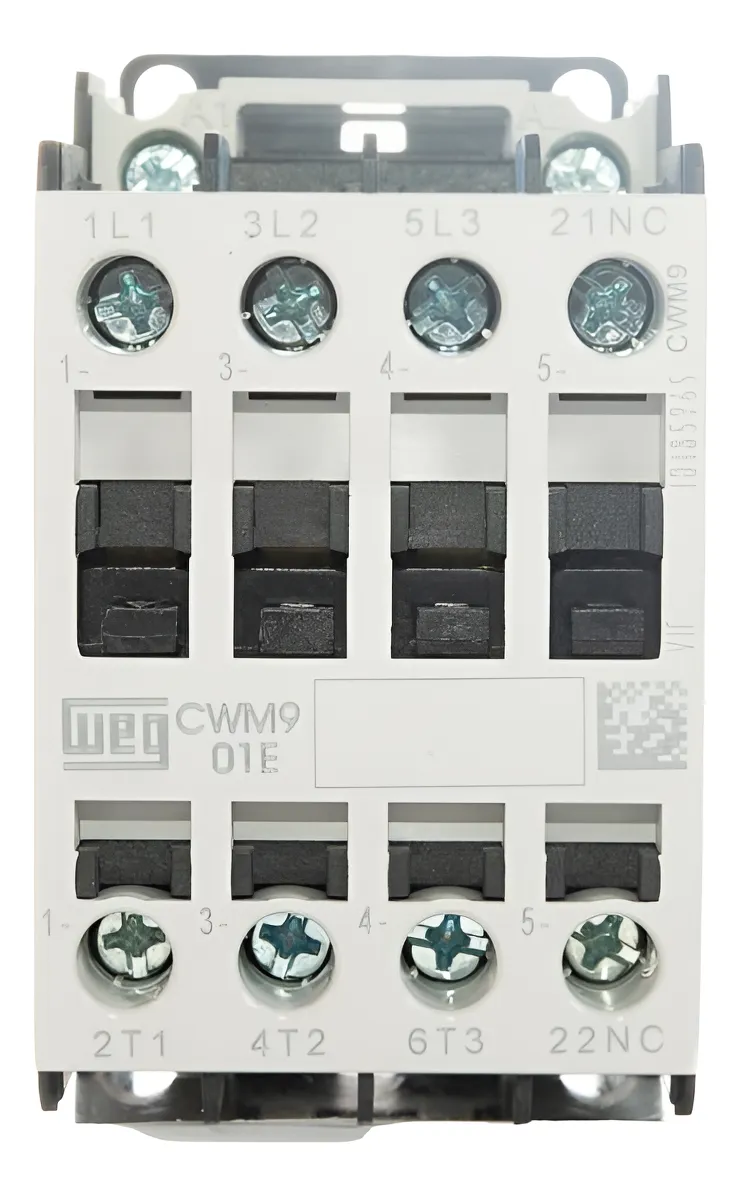

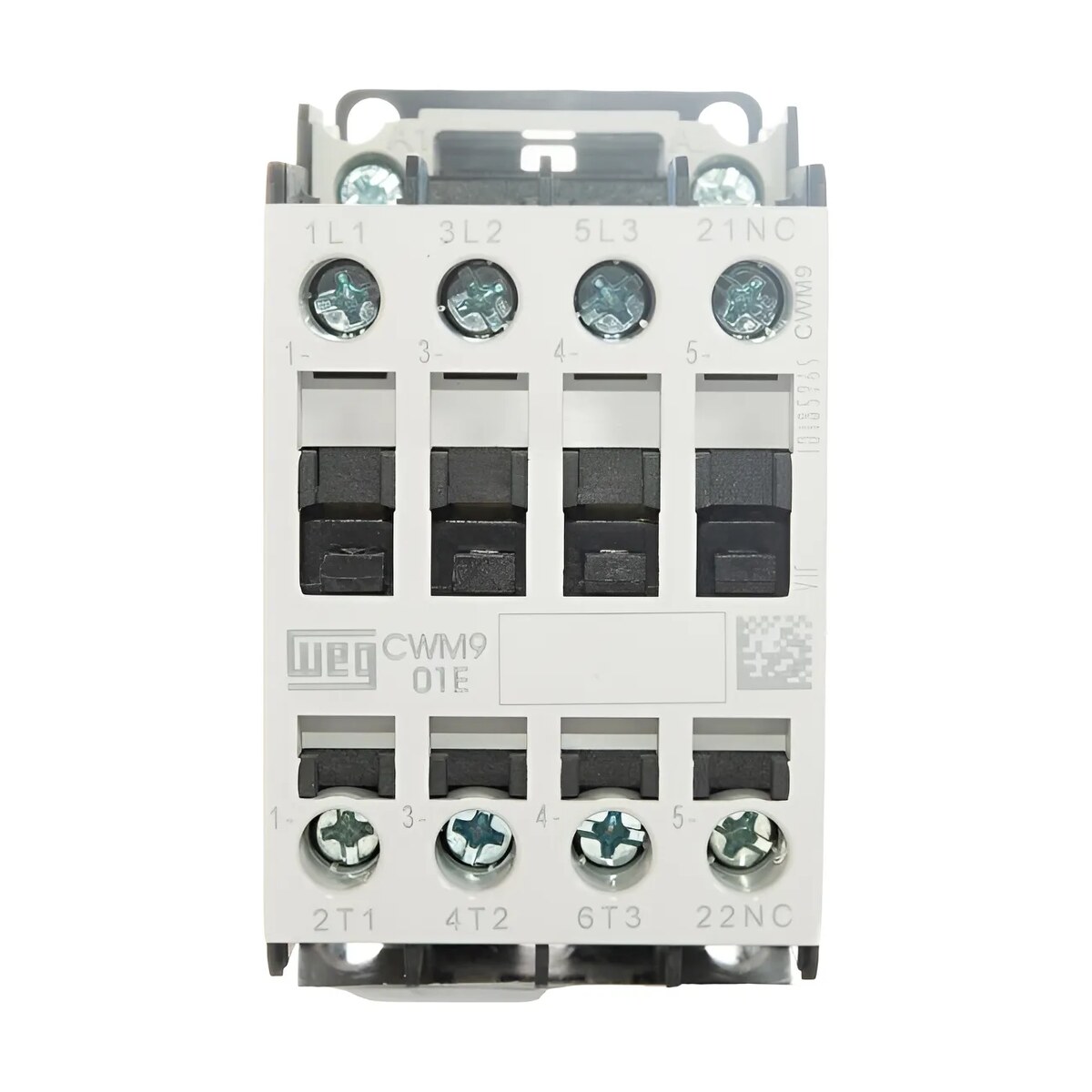

Contator Trip 9a 110v Cwm9.01 – Weg

Descrição

O modelo contator trip 9a 110v, da WEG, pertence à categoria contator. Ele trabalha com grau_de_protecao IP10 nos terminais / IP20 bobina e auxiliares.

A ficha técnica define ainda polos_principais de 3 polos (tripolar) – 'Trip' nos nomes JRC significa tripolar. Ou seja, os dados abaixo vêm da documentação do fabricante ou de catálogo técnico, e não de estimativa. Por isso, confira cada item contra o seu projeto antes de comprar.

Especificações do contator trip 9a 110v

• grau_de_protecao: IP10 nos terminais / IP20 bobina e auxiliares
• linha: WEG CWM – Contatores de Potencia, carcaca CWM9
• polos_principais: 3 polos (tripolar) – 'Trip' nos nomes JRC significa tripolar
• corrente_AC3: 9 A (a corrente que nomeia a carcaca CWM9)
• corrente_AC1: 25 A (ate 690 V)
• tensao_nominal_maxima_Ue: 690 V
• potencia_motor_AC3_60Hz_4polos: 220 V: 2,2 kW / 3 cv | 380 V: 3,7 kW / 5 cv | 440 V: 4,5 kW / 6 cv
• vida_util_mecanica: 10 milhoes de manobras
• vida_util_eletrica_AC3: 1,5 milhao de manobras

Onde usar

Na prática, o principal uso do produto é acionamento de motores trifasicos ate 5 cv em 380 V (AC-3). Ele também serve para partida direta, reversao e chaves de partida compactas.

A mesma linha tem outras versões.

• Contator Trip 9a 110v Cwm9.10 – Weg
• Contator Trip 9a 110v Cwm9.22 – Weg
• Contator Trip 9a 220v Cwm9.01 – Weg

Ou seja, o que muda entre elas é o dimensionamento. Por isso, confira o valor exigido pelo projeto antes de escolher.

A ficha do produto traz ainda outros dados. temperatura_ambiente: -25 C a +55 C. consumo_da_bobina: aprox. 5,5…9,3 VA. normas: IEC 60947-4-1, VDE 0660, UL 508. Por isso, vale comparar esses valores com o que o projeto pede.

Vale um alerta antes da compra. As fontes consultadas divergem nos pontos abaixo.

• A leitura do catalogo devolveu 'frequencia de operacao 25…400 Hz', valor incoerente para frequencia de rede (a linha CWM opera em 50/60 Hz); o numero foi descartado e nao consta em specs_comuns
• As dimensoes/largura especificas da carcaca CWM9 nao foram legiveis no PDF e por isso nao foram registradas

Portanto, confirme esses dados com o fabricante ou com o responsável técnico. Ou seja, não use os valores em coordenação de proteção sem checar a fonte oficial.
