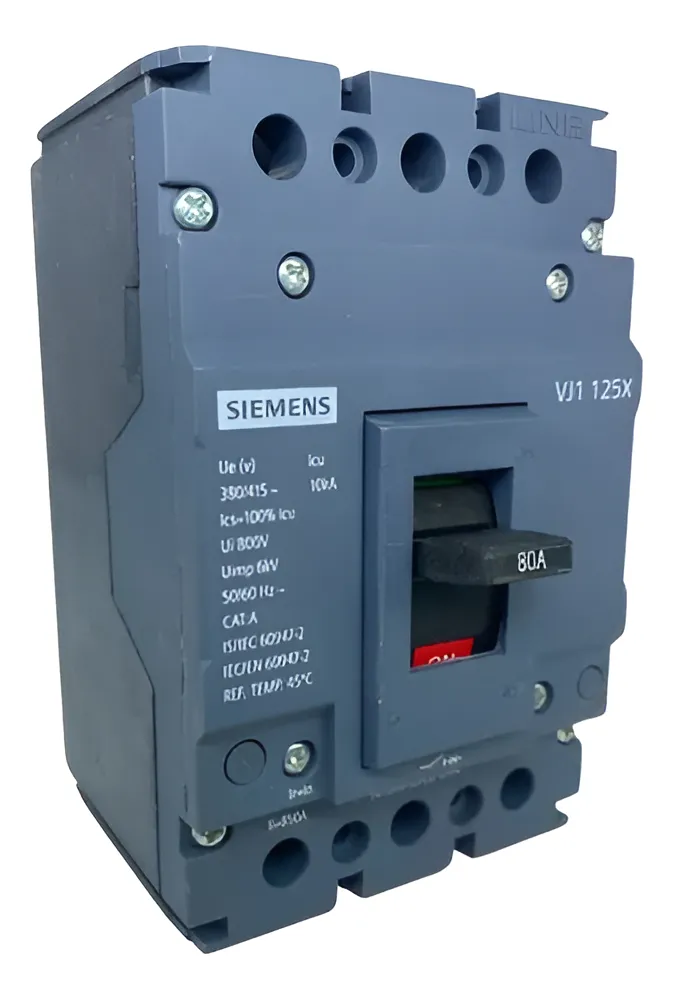

Disjuntor Caixa Moldada Fixo/Fixo 3VJ10 80A 380V – Siemens

Descrição

O disjuntor caixa moldada fixo/fixo é um item de disjuntor caixa moldada da marca Siemens. Ele trabalha com norma ABNT NBR IEC 60947-2.

A ficha técnica define ainda execucao de Fixo/Fixo – corpo fixo com disparador de sobrecarga fixo (nao ajustavel). Ou seja, os dados abaixo vêm da documentação do fabricante ou de catálogo técnico, e não de estimativa. Por isso, confira cada item contra o seu projeto antes de comprar.

Especificações do disjuntor caixa moldada fixo/fixo

• norma: ABNT NBR IEC 60947-2
• linha: Siemens 3VJ – Disjuntores em Caixa Moldada (MCCB)
• execucao: Fixo/Fixo – corpo fixo com disparador de sobrecarga fixo (nao ajustavel)
• disparador: Termomagnetico (disparadores de sobrecorrente termomagneticos): termico de sobrecarga + magnetico de curto-circuito
• polos: Tripolar (3P) – conforme nomenclatura 'Fixo/Fixo' das variantes JRC
• tensao_nominal_operacao_Ue: ate 380 Vca (linha 3VJ)
• terminais: Conexao por parafuso
• temperatura_operacao: -10 C a 60 C
• aplicacao_declarada_fabricante: Solucao para construcao civil / instalacoes prediais e industriais

Onde usar

Na prática, o principal uso do produto é protecao contra sobrecarga e curto-circuito de cabos e barramentos.

A mesma linha tem outras versões.

• Disjuntor Caixa Moldada Fixo/Fixo 3VJ10 100A 380V – Siemens
• Disjuntor Caixa Moldada Fixo/Fixo 3VJ10 125A 380V – Siemens

Ou seja, o que muda entre elas é o dimensionamento. Por isso, confira o valor exigido pelo projeto antes de escolher.

Na hora de comparar este produto com outros modelos, olhe primeiro os campos da lista acima. Ou seja, dimensão e material definem se a peça encaixa no que já existe. Assim, a escolha para de depender só do preço.

Vale um alerta antes da compra. As fontes consultadas divergem nos pontos abaixo.

• Tensao de isolamento Ui e impulso Uimp aparecem no catalogo em duas colunas (800 V / 6 kV e 1000 V / 8 kV) que provavelmente separam 3VJ10 de 3VJ12; como a leitura foi ambigua, nao foram registrados em specs_comuns

Portanto, confirme esses dados com o fabricante ou com o responsável técnico. Ou seja, não use os valores em coordenação de proteção sem checar a fonte oficial.
