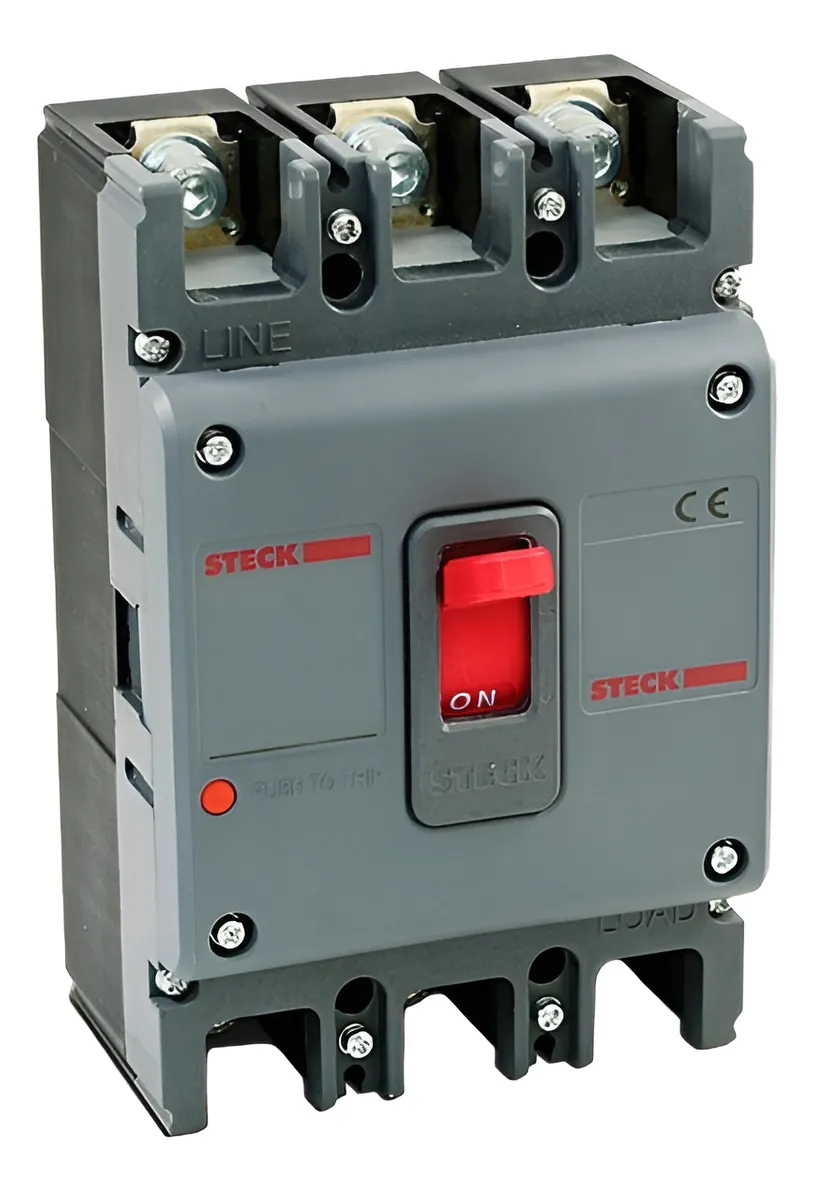

Disjuntor Caixa Moldada Trifasico 200A SDJS-200 – Steck

Descrição

O modelo disjuntor caixa moldada trifasico, da Steck, pertence à categoria disjuntor caixa moldada. Ele trabalha com cor Cinza. Além disso, a ficha indica grau de protecao IP20.

A ficha técnica define ainda norma de IEC 60947-2. Ou seja, os dados abaixo vêm da documentação do fabricante ou de catálogo técnico, e não de estimativa. Por isso, confira cada item contra o seu projeto antes de comprar.

Especificações do disjuntor caixa moldada trifasico

• Cor: Cinza
• Grau de protecao: IP20
• Norma: IEC 60947-2
• Tipo: Disjuntor em caixa moldada (MCCB), tripolar
• Linha: Asgard
• Fabricante: Steck
• Numero de polos: 3P
• Disparador: Termomagnetico fixo (nao ajustavel)
• Tensao nominal de emprego (Ue): 690 V

Onde usar

Na prática, o principal uso do produto é protecao de circuitos alimentadores trifasicos de media e alta corrente. Ele também serve para protecao de entrada de energia em industrias, comercios e condominios. Assim, cobre também protecao de motores de grande porte e de bancos de transformadores.

A mesma linha tem outras versões.

• Disjuntor Caixa Moldada Trifasico 140A SDJS-140 – Steck
• Disjuntor Caixa Moldada Trifasico 150A SDJS-150 – Steck

Ou seja, o que muda entre elas é o dimensionamento. Por isso, confira o valor exigido pelo projeto antes de escolher.

A ficha do produto traz ainda outros dados. Frequencia: 50/60 Hz. Por isso, vale comparar esses valores com o que o projeto pede.

Vale um alerta antes da compra. As fontes consultadas divergem nos pontos abaixo.

• A ficha tecnica Steck (documento FT da Linha Asgard) foi lida em copia hospedada em revendedor (atilux.com.br) porque loja.steck.com.br retornou 404 nas duas tentativas. O conteudo e do fabricante (rodape www.steck.com.br), mas a URL nao e do dominio Steck
• Revendedores anunciam esses disjuntores com rotulos abreviados como '42/25 kA 220/380 V' (A3 Eletro) e '50 kA' para o SDJS500 (Dimensional), que nao batem com a ficha do fabricante (42/35 kA e 70 kA respectivamente). Prevalecer o dado do fabricante

Portanto, confirme esses dados com o fabricante ou com o responsável técnico. Ou seja, não use os valores em coordenação de proteção sem checar a fonte oficial.

A JRC Distribuidora trabalha com essa e outras opções em disjuntor caixa moldada. Dessa forma, você compara modelos antes de decidir.
