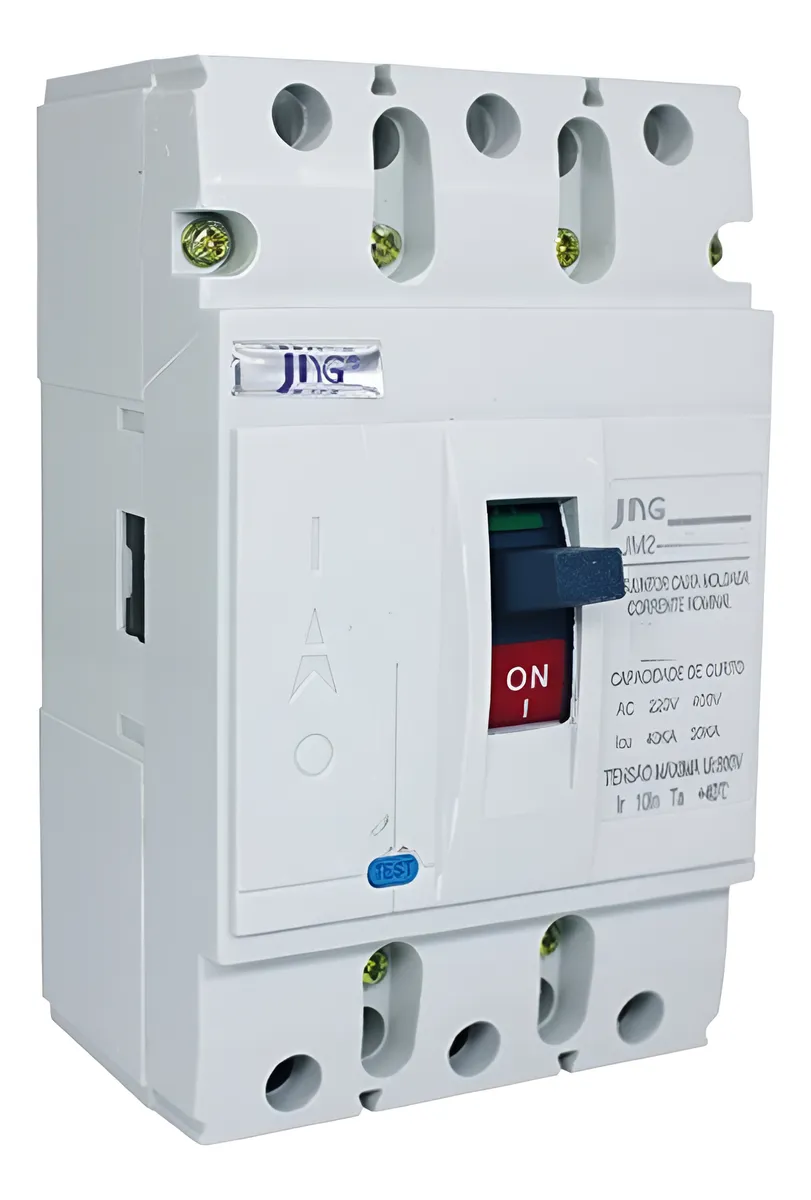

Disjuntor Caixa Moldada Trip 40ka Fixo 100a Jm2-100l – Jng

Descrição

O modelo disjuntor caixa moldada trip, da JNG, pertence à categoria disjuntor caixa moldada. Ele trabalha com grau de proteção IP20. Além disso, a ficha indica norma IEC 60947-2.

A ficha técnica define ainda modelo de JM2-100L/3300 (tripolar). Ou seja, os dados abaixo vêm da documentação do fabricante ou de catálogo técnico, e não de estimativa. Por isso, confira cada item contra o seu projeto antes de comprar.

Especificações do disjuntor caixa moldada trip

• Grau de proteção: IP20
• Norma: IEC 60947-2
• Modelo: JM2-100L/3300 (tripolar)
• Temperatura de operação: -5 °C a +40 °C
• Correntes nominais da carcaça 100L: 63 A, 80 A, 100 A, 125 A (item JRC = 100 A)
• Capacidade de interrupção: 40 kA em 220 Vca; 30 kA em 400 Vca
• Tensão nominal (Un): 400 Vca
• Tensão de isolação: 800 Vca
• Tensão suportável de impulso: 8 kV

Onde usar

Na prática, o principal uso do produto é proteção geral de quadros e alimentação de motores/máquinas. Ele também serve para manobra pouco frequente de circuitos (vida elétrica de 1.000 operações).

A ficha traz ainda outros dados. Número de polos: 3. Tipo de disparador: Térmico e magnético fixos. Disparo magnético: 10 In + 20%. Por isso, vale comparar esses valores com o que o projeto pede.

Vale conferir a compatibilidade antes da compra. Ou seja, verifique tensão, dimensão e forma de fixação contra o que já está instalado. Assim, você evita a troca do item depois da entrega.

O disjuntor caixa moldada trip faz parte do catálogo da JRC Distribuidora. Assim, dá para fechar o material do serviço em um pedido só.

A JRC Distribuidora trabalha com essa e outras opções em disjuntor caixa moldada. Dessa forma, você compara modelos antes de decidir.
