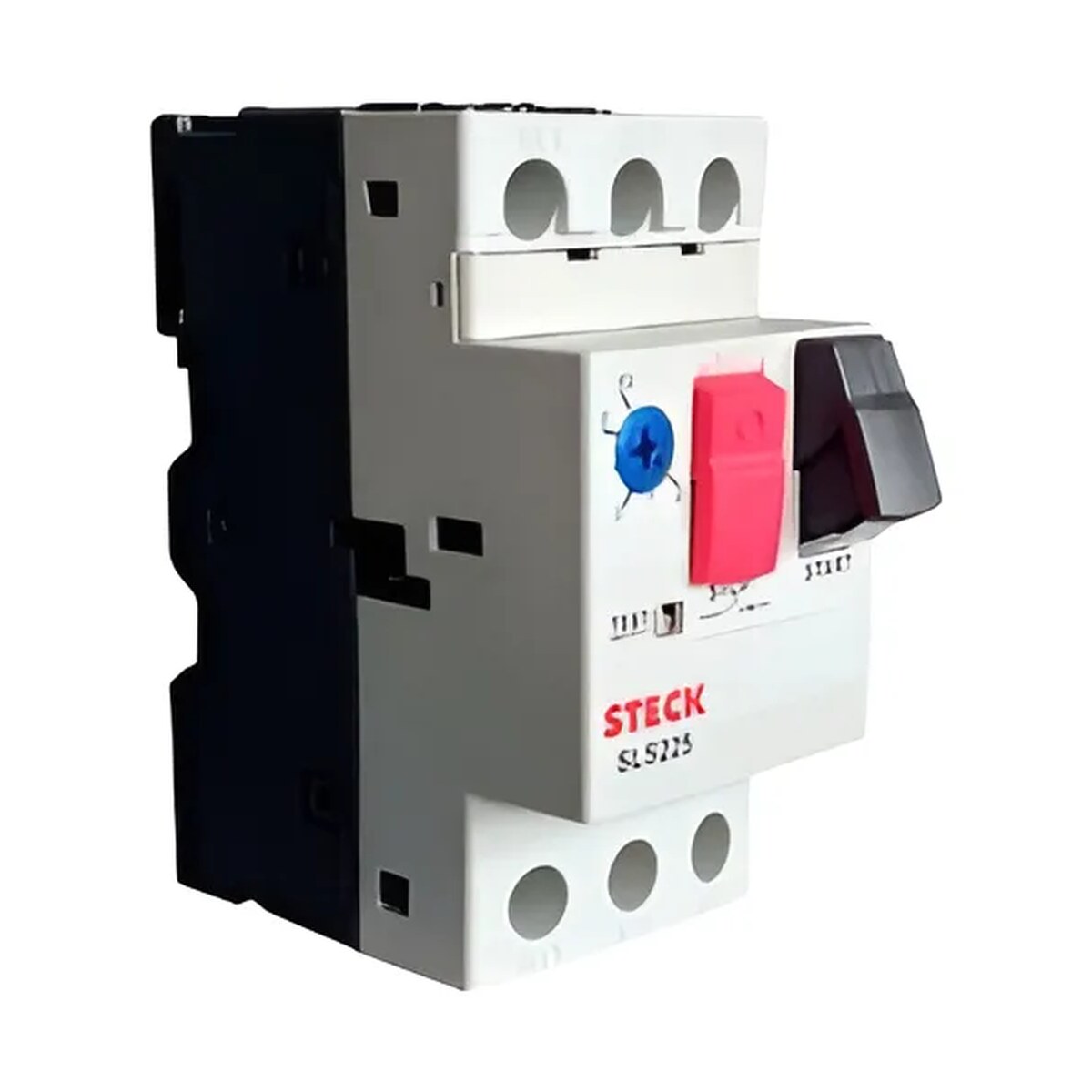

Disjuntor Motor 3p 25a 17-23a – Steck

Descrição

O modelo disjuntor motor 3p 25a, da Steck, pertence à categoria disjuntor motor. Ele trabalha com tipo Disjuntor-motor termomagnético. Além disso, a ficha indica polos 3.

A ficha técnica define ainda tensão nominal de emprego (ue) de 220 V / 380 V / 440 V / 690 V. Ou seja, os dados abaixo vêm da documentação do fabricante ou de catálogo técnico, e não de estimativa. Por isso, confira cada item contra o seu projeto antes de comprar.

Especificações do disjuntor motor 3p 25a

• Tipo: Disjuntor-motor termomagnético
• Polos: 3
• Tensão nominal de emprego (Ue): 220 V / 380 V / 440 V / 690 V
• Tensão suportável de impulso (Uimp): 6 kV
• Categoria de emprego: AC-3
• Proteção contra contato: IP2X
• Acionamento: Manual por botões frontais, com ajuste da corrente térmica
• Código Steck: SLS2252B
• Faixa de ajuste: 17 a 23 A

Onde usar

Na prática, o principal uso do produto é proteção de motor contra sobrecarga e curto-circuito. Ele também serve para partida direta de motor trifásico em painel, junto com contator.

A mesma linha tem outras versões.

• Disjuntor Motor 3p 25a 20-25a – Steck

Ou seja, o que muda entre elas é o dimensionamento. Por isso, confira o valor exigido pelo projeto antes de escolher.

A ficha do produto traz ainda outros dados. Icu: 50 kA em 220 V; 15 kA em 380 V; 6 kA em 440 V; 3 kA em 690 V. Ics: 50 kA em 220 V; 6 kA em 380 V; 3 kA em 440 V; 2,25 kA em 690 V. Potência do motor (Pe): 5,5 kW em 220 V; 9 kW em 380 V; 11 kW em 440 V; 15 kW em 690 V. Por isso, vale comparar esses valores com o que o projeto pede.

Vale conferir a compatibilidade antes da compra. Ou seja, verifique tensão, dimensão e forma de fixação contra o que já está instalado. Assim, você evita a troca do item depois da entrega.

A JRC Distribuidora trabalha com essa e outras opções em disjuntor motor. Dessa forma, você compara modelos antes de decidir.
