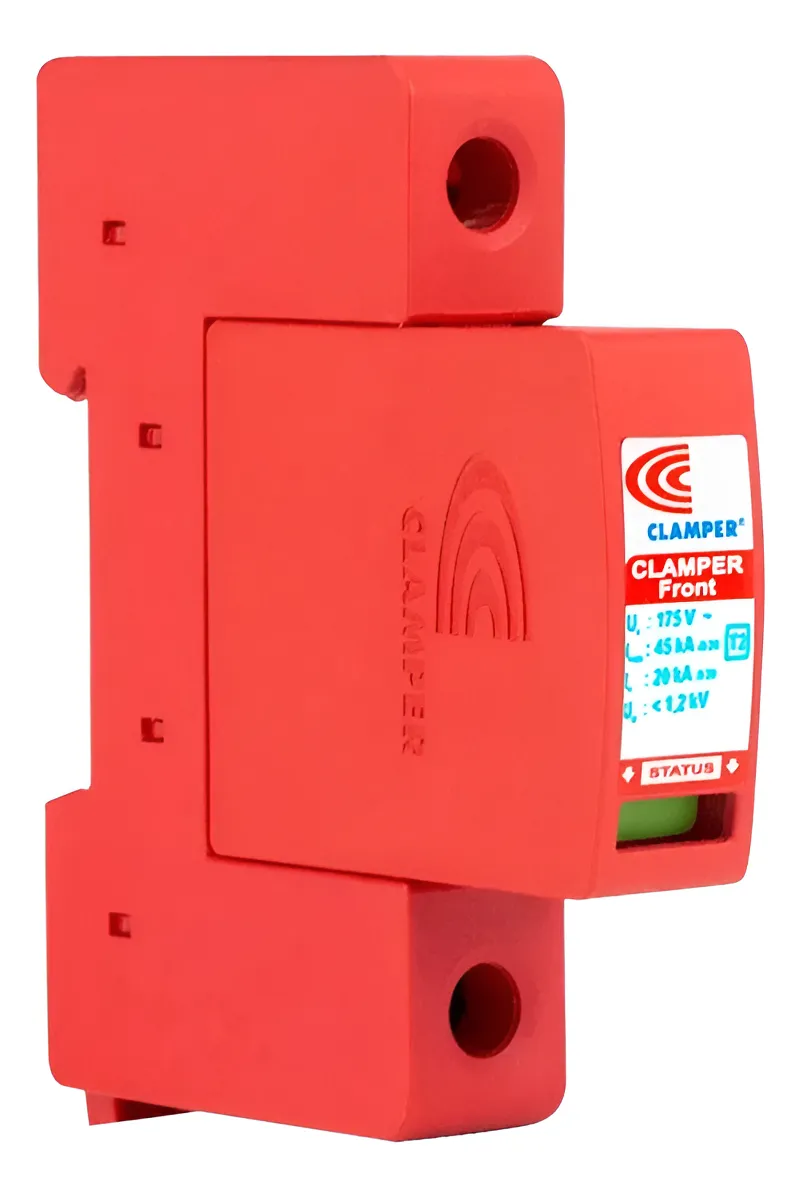

Protetor de Surto Front V Classe II 175V 45kA 16114 – Clamper

Descrição

O modelo protetor de surto front v, da Clamper, pertence à categoria protetor de surto. Ele trabalha com dimensões de 94,6 x 74 x 17,5 mm.

A ficha técnica define ainda temperatura de operação de -40 °C a +70 °C. Ou seja, os dados abaixo vêm da documentação do fabricante ou de catálogo técnico, e não de estimativa. Por isso, confira cada item contra o seu projeto antes de comprar.

Especificações do protetor de surto front v

• Dimensões: 94,6 x 74 x 17,5 mm
• Tipo: DPS monopolar com varistor de óxido metálico (MOV) e desconexão térmica
• Temperatura de operação: -40 °C a +70 °C
• Montagem: Trilho padrão DIN 35 mm
• Normas: IEC 61643-11, UL 1449
• Ligações possíveis: Fase-Neutro, Fase-PE ou Neutro-PE
• Classe: II
• Uc: 175 Vca
• In (8/20 µs) em 175 Vca: 20 kA

Onde usar

Na prática, o principal uso do produto é proteção de equipamentos eletroeletrônicos ligados à rede elétrica.

A mesma linha tem outras versões.

• Protetor de Surto Front V Classe II 275V 45kA 19118 – Clamper
• Protetor de Surto Front V Classe II 275V 30kA 19116 – Clamper

Ou seja, o que muda entre elas é o dimensionamento. Por isso, confira o valor exigido pelo projeto antes de escolher.

A ficha do produto traz ainda outros dados. Imax (8/20 µs) em 175 Vca: 45 kA. Up: 1,2 kV. Por isso, vale comparar esses valores com o que o projeto pede.

Vale um alerta antes da compra. As fontes consultadas divergem nos pontos abaixo.

• Nenhuma linha da ficha técnica Classe II combina Uc 175 V com Imax 20 kA — as opções em 175 V são 15, 30 e 45 kA. Por isso o id 16655 ('Front V Classe II 20kA 175V 16238') NÃO teve especificação registrada
• A página do produto CLAMPER Front (Classe II) informa dimensões de 90,6 x 66 x 17,5 mm, enquanto a ficha técnica da mesma linha informa 94,6 x 74 x 17,5 mm. Foi registrado o valor da ficha técnica

Portanto, confirme esses dados com o fabricante ou com o responsável técnico. Ou seja, não use os valores em coordenação de proteção sem checar a fonte oficial.
