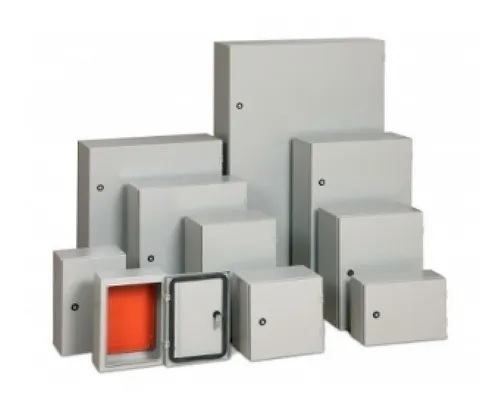

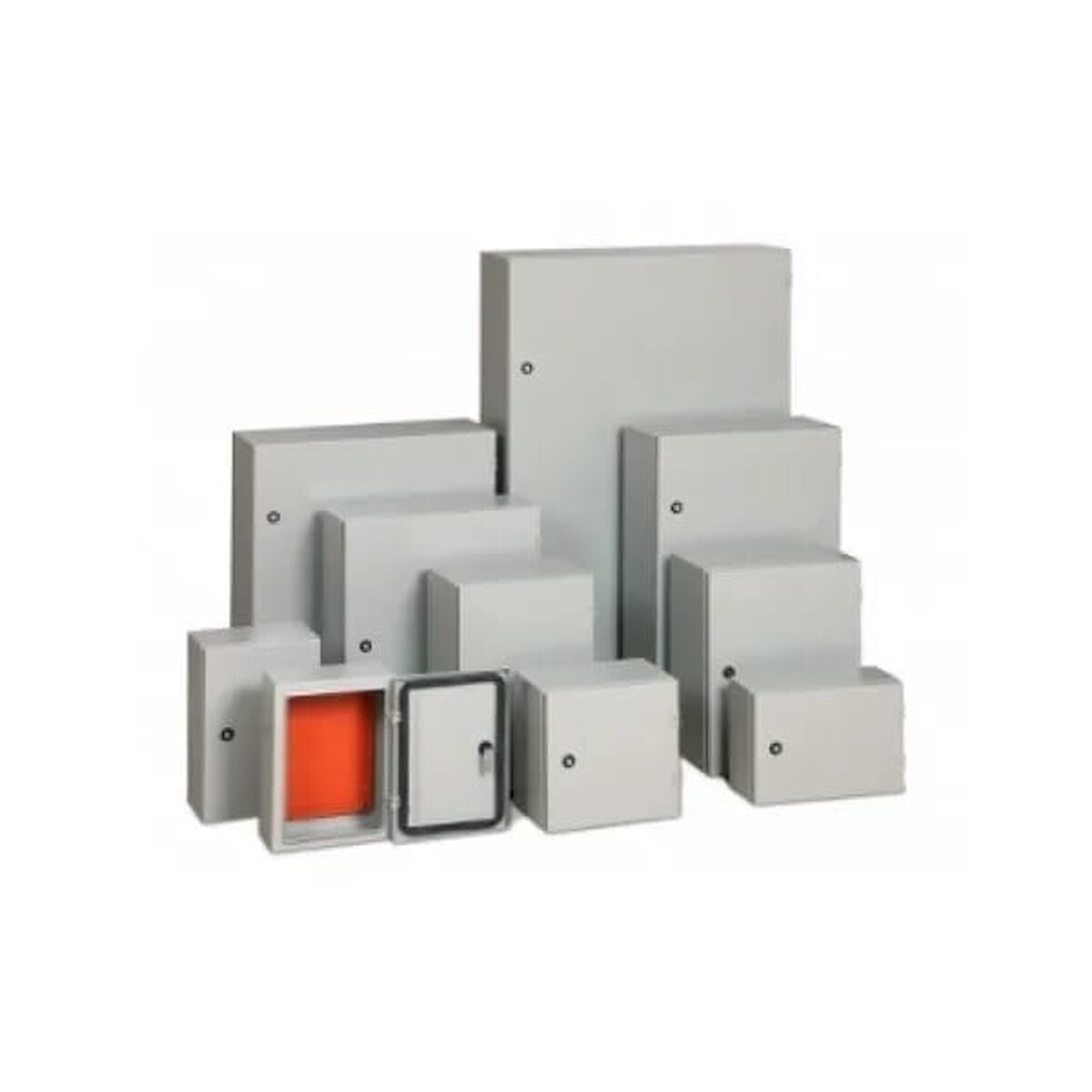

Quadro De Comando Sobrepor Chapa 30x40x20cm C/Fla – Lumibras

Descrição

O modelo quadro de comando sobrepor chapa, da Lumibras, pertence à categoria quadros de comando. Ele trabalha com tipo de montagem Sobrepor (parede).

A ficha técnica define ainda construcao de Caixa em chapa, compactos e resistentes, altamente vedados com perfil de borracha alojado na porta e na flange. Ou seja, os dados abaixo vêm da documentação do fabricante ou de catálogo técnico, e não de estimativa. Por isso, confira cada item contra o seu projeto antes de comprar.

Especificações do quadro de comando sobrepor chapa

• Fabricante: Lumibras Industria e Comercio de Quadros de Comando e Componentes Eletricos
• Tipo de montagem: Sobrepor (parede)
• Construcao: Caixa em chapa, compactos e resistentes, altamente vedados com perfil de borracha alojado na porta e na flange
• Tratamento da chapa: Banho desengraxante e fosfatizacao a base de fosfato de zinco
• Pintura: Epoxi eletrostatica em processo continuo
• Cor da caixa: Cinza claro RAL 7032
• Cor da placa de montagem: Laranja RAL 2004
• Placa de montagem: Afastamento de 20 mm do fundo da caixa
• Aterramento: Portas e placas de montagem com parafusos para o aterramento

Onde usar

Na prática, o principal uso do produto é montagem de paineis de comando e automacao industrial. Ele também serve para instalacao aparente (sobrepor) em parede.

A mesma linha tem outras versões.

• Quadro De Comando Sobrepor Chapa 100x60x25cm Com Flange – L
• Quadro De Comando Sobrepor Chapa 120x60x22cm Com Flange – Lu

Ou seja, o que muda entre elas é o dimensionamento. Por isso, confira o valor exigido pelo projeto antes de escolher.

A ficha do produto traz ainda outros dados. Fecho: Padrao fenda; opcao Yale (opcional). Fabricacao especial: Outras medidas sob consulta. Espessura de chapa: Nao consta na fonte do fabricante consultada. Por isso, vale comparar esses valores com o que o projeto pede.

Vale um alerta antes da compra. As fontes consultadas divergem nos pontos abaixo.

• O catalogo do fabricante declara IP64 explicitamente apenas para a flange; nao foi encontrado, na fonte do fabricante, o grau de protecao IP do quadro completo nem a espessura da chapa. Nao usar o IP64 como IP do quadro

Portanto, confirme esses dados com o fabricante ou com o responsável técnico. Ou seja, não use os valores em coordenação de proteção sem checar a fonte oficial.
