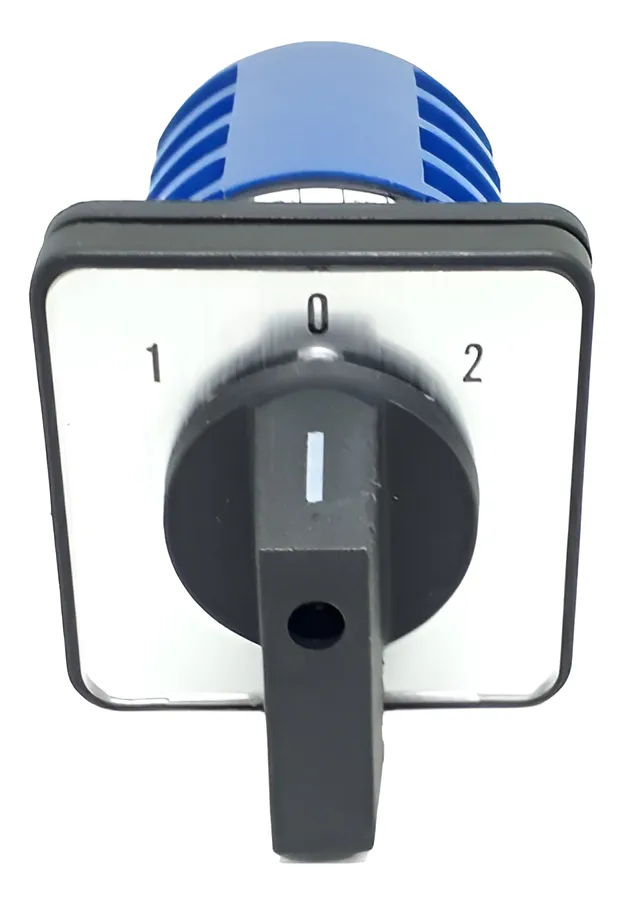

Chave Rotativa 3 Posições Reversão Lw26-63 6/n3 – Jng

Descrição

O modelo chave rotativa 3 posições, da JNG, pertence à categoria chave rotativa. Ele trabalha com corrente nominal de 63 A. Além disso, a ficha indica grau de proteção IP20.

A ficha técnica define ainda modelo de LW26-63 6N/3. Ou seja, os dados abaixo vêm da documentação do fabricante ou de catálogo técnico, e não de estimativa. Por isso, confira cada item contra o seu projeto antes de comprar.

Especificações do chave rotativa 3 posições

• Corrente nominal: 63 A
• Grau de proteção: IP20
• Modelo: LW26-63 6N/3
• Temperatura de operação: -20 °C a +60 °C
• Tensão nominal de isolamento (Ui): 690 V
• Tensão nominal de operação (Ue): até 500 V
• Frequência: 60 Hz
• Normas: ABNT NBR IEC 60947-3, ABNT NBR IEC 60947-1, VDE 0660 parte 107
• Certificações: CE, CCC

Onde usar

Na prática, o principal uso do produto é inversão manual do sentido de rotação de motores trifásicos. Ele também serve para montagem em painel com fixação pelo topo.

A mesma linha tem outras versões.

• Chave Rotativa 3 Posições Reversão Lw26-32 6N/3

Ou seja, o que muda entre elas é o dimensionamento. Por isso, confira o valor exigido pelo projeto antes de escolher.

A ficha do produto traz ainda outros dados. Temperatura de armazenamento: -60 °C a +70 °C. Altitude máxima: 2000 m. Vida mecânica: 6 x 10^5 manobras sem corrente. Por isso, vale comparar esses valores com o que o projeto pede.

Vale um alerta antes da compra. As fontes consultadas divergem nos pontos abaixo.

• As potências de motor valem apenas na categoria AC-22A e nas tensões indicadas; para reversão de motor em plena carga a categoria aplicável é AC-23A ou AC-4, cujos valores não foram lidos no catálogo

Portanto, confirme esses dados com o fabricante ou com o responsável técnico. Ou seja, não use os valores em coordenação de proteção sem checar a fonte oficial.
