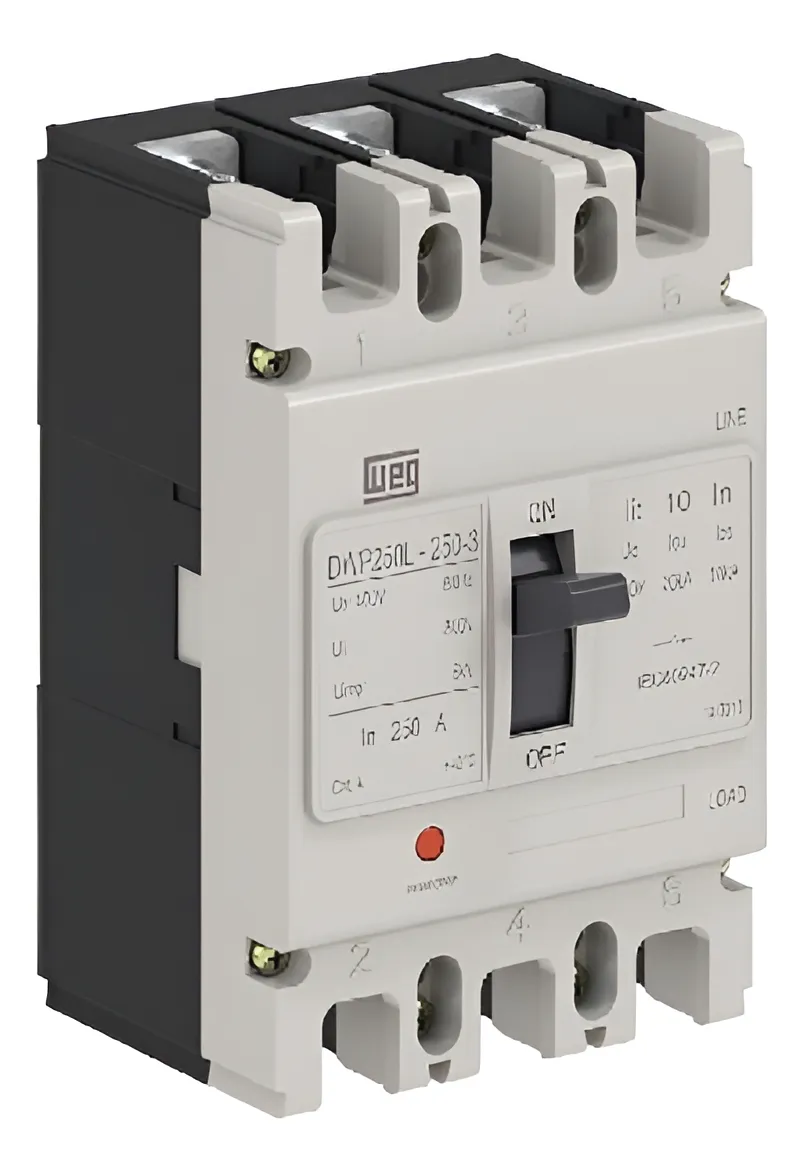

Disjuntor Caixa Moldada Dwp250l-200-3 – Weg

Descrição

O modelo disjuntor caixa moldada dwp250l-200-3, da WEG, pertence à categoria disjuntor caixa moldada. Ele trabalha com norma IEC 60947-2.

A ficha técnica define ainda linha de WEG DWP – Disjuntores em Caixa Moldada, frame DWP250L. Ou seja, os dados abaixo vêm da documentação do fabricante ou de catálogo técnico, e não de estimativa. Por isso, confira cada item contra o seu projeto antes de comprar.

Especificações do disjuntor caixa moldada dwp250l-200-3

• dimensoes: 107 mm (largura) x 86 mm (profundidade) x 165 mm (altura)
• norma: IEC 60947-2
• linha: WEG DWP – Disjuntores em Caixa Moldada, frame DWP250L
• polos: 3 polos (tripolar) – sufixo '-3' do código
• capacidade_de_interrupcao_Icu: 35 kA em 220 Vca; 20 kA em 380/400 Vca
• tensao_nominal_de_isolacao_Ui: 800 V
• tensao_suportavel_de_impulso_Uimp: 8 kV
• disparadores: térmico e magnético FIXOS (não ajustáveis)
• frequencia: 60 Hz

Onde usar

Na prática, o principal uso do disjuntor caixa moldada dwp250l-200-3 é proteção de circuitos de distribuição e alimentadores em baixa tensão.

A mesma linha tem outras versões.

• Disjuntor Caixa Moldada Dwp250l-150-3 – Weg
• Disjuntor Caixa Moldada Dwp250l-160-3 – Weg
• Disjuntor Caixa Moldada Dwp250l-175-3 – Weg

Ou seja, o que muda entre elas é o dimensionamento. Por isso, confira o valor exigido pelo projeto antes de escolher.

A ficha do produto traz ainda outros dados. altitude_maxima_de_instalacao: 2000 m. Por isso, vale comparar esses valores com o que o projeto pede.

Vale um alerta antes da compra. As fontes consultadas divergem nos pontos abaixo.

• O catálogo eletrônico WEG lista também versões com sufixo '-C' (ex.: DWP250L-200-3-C, DWP250L-250-3-C) com 25 kA @ 400 Vca, enquanto as versões SEM '-C' (as cadastradas pela JRC) são 20 kA @ 400 Vca. Não transpor o valor 25 kA para os itens desta família

Portanto, confirme esses dados com o fabricante ou com o responsável técnico. Ou seja, não use os valores em coordenação de proteção sem checar a fonte oficial.
