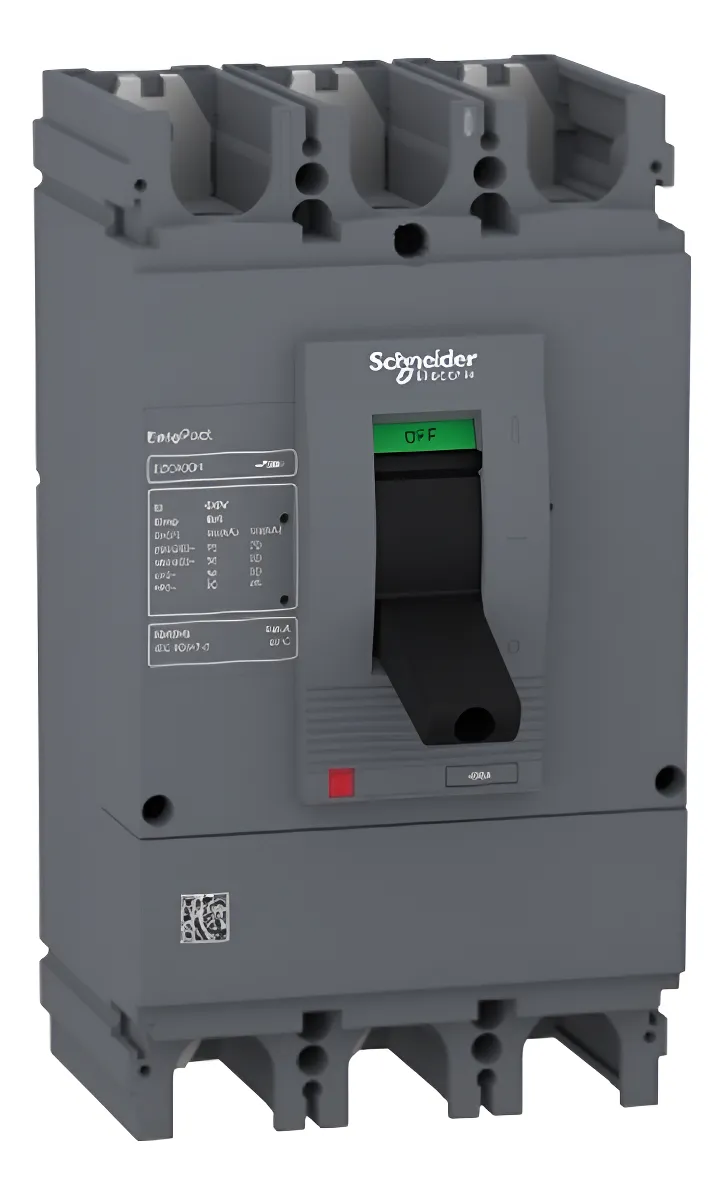

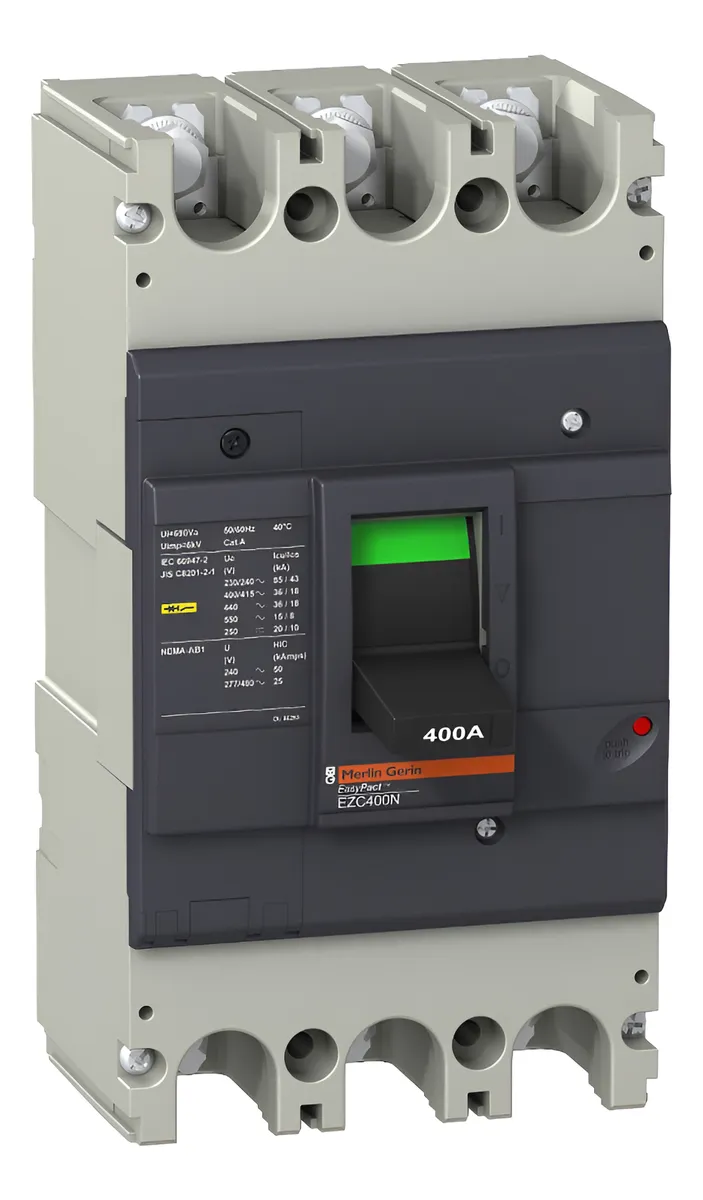

Disjuntor Caixa Moldada Tripolar Tm350d Ezc400n – Schneider

Descrição

O disjuntor caixa moldada tripolar é um item de disjuntor caixa moldada da marca Schneider. Ele trabalha com grau_de_protecao IP20 / IK07.

A ficha técnica define ainda polos de 3P / 3D (tripolar, 3 polos protegidos). Ou seja, os dados abaixo vêm da documentação do fabricante ou de catálogo técnico, e não de estimativa. Por isso, confira cada item contra o seu projeto antes de comprar.

Especificações do disjuntor caixa moldada tripolar

• grau_de_protecao: IP20 / IK07
• linha: Schneider Electric EasyPact EZC (disjuntor em caixa moldada)
• polos: 3P / 3D (tripolar, 3 polos protegidos)
• disparador: termomagnético TM-D com ajuste FIXO
• tensao_nominal_de_isolacao_Ui: 690 Vca 50/60 Hz
• tensao_suportavel_de_impulso_Uimp: 6 kV
• normas: EN/IEC 60947-1 e EN/IEC 60947-2
• categoria_de_utilizacao: Categoria A
• frequencia: 50/60 Hz

Onde usar

Na prática, o principal uso do produto é proteção de alimentadores e circuitos de distribuição em baixa tensão. Ele também serve para proteção de quadros de distribuição comerciais e industriais. Assim, cobre também proteção contra sobrecarga e curto-circuito de motores e cargas gerais.

A mesma linha tem outras versões.

• Disjuntor Caixa Moldada Tripolar 150a Ezc250n – Schneider

Ou seja, o que muda entre elas é o dimensionamento. Por isso, confira o valor exigido pelo projeto antes de escolher.

Na hora de comparar este produto com outros modelos, olhe primeiro os campos da lista acima. Ou seja, dimensão e material definem se a peça encaixa no que já existe. Assim, a escolha para de depender só do preço.

Vale um alerta antes da compra. As fontes consultadas divergem nos pontos abaixo.

• Ue do EZC100N/EZC250N: catálogo de linha cita 415 V; os data sheets das referências citam 550 Vca. Adotado o data sheet

Portanto, confirme esses dados com o fabricante ou com o responsável técnico. Ou seja, não use os valores em coordenação de proteção sem checar a fonte oficial.
